Comprensión de la tecnología CNC PLC

Los sistemas CNC PLC combinan dos tecnologías potentes: control numérico de computadora (CNC) y controladores lógicos programables (PLC). CNC controla los movimientos de la máquina con precisión en función de las instrucciones programadas, mientras que PLC maneja las operaciones lógicas y la automatización de la máquina. Juntos, crean un sistema de control inteligente para los molinillos de superficie.

Definición y componentes de los sistemas CNC PLC

• Controlador CNC: ejecuta programas de mecanizado, rutas de herramientas y velocidades de herramientas.

• Unidad PLC: administra funciones de la máquina como enclavamientos de seguridad, flujo de refrigerante y controles de motor.

• Interfaz de máquina humana (HMI): permite a los operadores ingresar comandos y monitorear procesos.

• Sensores y dispositivos de retroalimentación: proporcione datos en tiempo real sobre posición, velocidad y fuerza.

• Redes de comunicación: conecte CNC y PLC para una coordinación perfecta.

Esta integración garantiza operaciones precisas y repetibles, esenciales para la molienda de ultra precisión.

Ventajas del uso de CNC PLC en la molienda de superficie

1. Precisión mejorada: CNC maneja el control de movimiento fino; PLC asegura condiciones estables de la máquina.

2. Automatización mejorada: PLC administra funciones auxiliares, reduciendo la intervención y los errores del operador.

3. Monitoreo en tiempo real: los sensores alimentan datos a PLC, lo que permite ajustes rápidos para una calidad consistente.

4. Flexibilidad: los programas se pueden personalizar para diferentes tamaños y formas de pieza de trabajo.

5. Aumento de la productividad: los ciclos automatizados y los cambios rápidos aceleran la producción.

6. Seguridad: el PLC controla paradas de emergencia y salvaguardas de equipos y operadores.

Al combinar la precisión de CNC y el control lógico del PLC, los molinillos de superficie de doble columna alcanzan las tolerancias ultra finas necesarias para piezas de trabajo supercintas y súper delgadas.

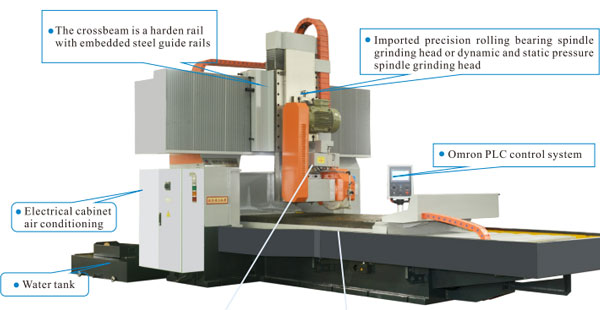

Diseño y estructura de molinillos de superficie de doble columna

Características clave del diseño de doble columna

Los molinetes de superficie de doble columna cuentan con dos columnas verticales robustas colocadas a cada lado de la mesa de trabajo. Estas columnas admiten el cabezal de la rueda de molienda, lo que le permite moverse a través de la pieza de trabajo con una estabilidad excepcional. Las principales características incluyen:

• Marco rígido: las columnas dobles crean un marco resistente que resiste la flexión y la vibración durante la molienda.

• Soporte amplio de la mesa de trabajo: la mesa de trabajo entre las columnas, proporcionando un amplio espacio para piezas de trabajo grandes o altas.

• Guías de precisión: las guías lineales en las columnas aseguran un movimiento suave y preciso del cabezal de molienda.

• Huso de servicio pesado: el huso de molienda está montado en un haz cruzado que conecta las columnas, ofreciendo una fuerza constante y una desviación mínima.

• Sensores integrados: los sensores de posición y de fuerza en las columnas y el huso proporcionan comentarios en tiempo real para un control preciso.

Este diseño contrasta con molinos de columna de una sola columna, donde el cabezal de molienda está en voladizo, lo que los hace menos estables para piezas de trabajo grandes o altas.

Beneficios de la estructura de columna doble para la molienda de precisión

El diseño de doble columna ofrece varias ventajas esenciales para la rectificación de ultra precisión, especialmente en piezas de trabajo súper altas y superiores:

• Rigidez mejorada: el soporte simétrico reduce las vibraciones y las deflexiones, manteniendo la precisión de la molienda incluso en piezas de trabajo altas.

• Estabilidad mejorada: la rigidez del marco ayuda a controlar la expansión térmica y las tensiones mecánicas, evitando los errores dimensionales.

• Mejor distribución de carga: las fuerzas de la molienda se extienden uniformemente en ambas columnas, reduciendo el desgaste y la extensión de la vida útil de la máquina.

• Aumento de la capacidad de la pieza de trabajo: el amplio tramo permite el manejo de piezas de trabajo más grandes, más pesadas o más altas sin comprometer la precisión.

• Precisión consistente: la estructura estable admite pases de molienda finas necesarias para lograr acabados de superficie ultra delgados y tolerancias estrechas.

• Facilidad de automatización: el diseño acomoda la integración de CNC PLC, lo que permite movimientos precisos, repetibles y control de procesos.

Por ejemplo, moler un componente aeroespacial súper delgado requiere una vibración mínima y posicionamiento exacto. El diseño de doble columna asegura que la rueda de molienda se mueva constantemente, evitando las marcas de charla o el daño de la superficie. Del mismo modo, las piezas automotrices súper altas se benefician del soporte estable, evitando la desviación de la pieza de trabajo durante el mecanizado.

Al combinar la resistencia mecánica con sistemas de control avanzados, los molinillos de superficie de doble columna entregan la ultra precisión exigida por la fabricación moderna.

Consejo: Elija molinetes de superficie de columna doble al mecanizar piezas grandes o delicadas para garantizar la máxima rigidez y mantener tolerancias ultra precitas.

Lograr la ultra precisión en la molienda de superficie

Técnicas para la molienda de precisión

La rectificación de superficie de ultra precisión exige varias técnicas clave para lograr tolerancias estrechas y acabados impecables:

• Profundidad fina de corte: tomar pases muy poco profundos reduce las fuerzas de corte y la generación de calor. Esto evita la distorsión de la pieza de trabajo, especialmente importante para las partes súper delgadas.

• Tasas de alimentación lentas: la molienda lentamente permite un mejor control sobre la eliminación del material y la calidad de la superficie.

• El aderezo de la rueda constante: el aderezo normal mantiene la rueda de molienda afilada y equilibrada. Previene el acristalamiento y garantiza una acción de corte constante.

• 极 li>

Control térmico:

• El manejo de la acumulación de calor a través del flujo de refrigerante y los parámetros de corte optimizados evita la expansión térmica que podría afectar la precisión.

• Amortiguación de vibración: minimizar las vibraciones reduce las marcas de charla e irregularidades de la superficie.

• Comentarios de alta resolución: el uso de sensores precisos para monitorear la posición y la fuerza ayuda a mantener las rutas de molienda exactas.

Estas técnicas combinadas permiten que los molinillos de superficie produzcan superficies ultra-plano con rugosidad a nivel nanométrico.

Papel de CNC PLC para mejorar la precisión

La integración de CNC y PLC eleva el rectificado de precisión al proporcionar un control inteligente y la automatización:

• Control de movimiento preciso: CNC ejecuta rutas de herramientas programadas con precisión a nivel de micrones. Manaza la velocidad del huso, las velocidades de alimentación y la posición de la rueda de molienda con precisión.

• Ajustes en tiempo real: PLC procesa la retroalimentación de los sensores al instante. Ajusta el flujo de refrigerante, la carga del huso y otros parámetros para mantener condiciones óptimas.

• Vestido automático de la rueda: CNC PLC Systems y ciclos de apósito de control automáticamente, asegurando que la superficie de la rueda se mantenga óptima sin retraso del operador.

• Compensación de errores: el sistema detecta las desviaciones causadas por la expansión térmica o el desgaste mecánico y compensa en tiempo real.

• Repetibilidad del proceso: los programas se pueden guardar y reutilizar, garantizando una calidad consistente en múltiples piezas de trabajo.

• Controles de seguridad integrados: PLC monitorea el estado de la máquina y desencadena paradas de emergencia si se producen anomalías, protegiendo piezas delicadas.

Por ejemplo, moler una lente óptica súper delgada requiere un posicionamiento exacto y una fuerza mínima. El sistema CNC PLC controla con precisión el enfoque de la rueda, la profundidad de molienda y los intervalos de vestimenta para evitar daños. Del mismo modo, para los componentes aeroespaciales súper altos, el sistema mantiene velocidades de huso estables y compensa los cambios térmicos para garantizar la precisión dimensional.

Al combinar técnicas avanzadas de molienda con inteligencia CNC PLC, los molinillos de superficie de doble columna logran la ultra precisión necesaria para los exigentes estándares de fabricación de hoy.

Manejo de piezas de trabajo súper altas

Mollar piezas de trabajo súper altas plantea desafíos únicos. Su altura aumenta el riesgo de vibración y deflexión durante el mecanizado. Incluso el movimiento leve puede causar errores dimensionales o imperfecciones de la superficie. Mantener la estabilidad y la precisión se vuelve más difícil a medida que la pieza de trabajo se extiende hacia arriba.

Desafíos de moler las piezas de trabajo súper altas

• Amplificación de vibración: las piezas más altas actúan como palancas, aumentan las vibraciones de la rueda o la máquina de molienda.

• Deflexión de la pieza de trabajo: las fuerzas de gravedad y rectificador pueden doblarse o cambiar la pieza de trabajo, arruinando las tolerancias.

• Expansión térmica: el calor generado durante la molienda provoca una expansión desigual, distorsionando las dimensiones.

• Accesibilidad limitada: alcanzar las superficies superiores con precisión requiere un control preciso y una estructura de máquina estable.

• Complejidad de configuración: sujetar y soportar piezas altas de forma segura sin daños es difícil.

Estos factores hacen que la rectificación de ultra precisión de las piezas de trabajo súper altas sea una tarea exigente, que requiere maquinaria avanzada y sistemas de control.

Soluciones proporcionadas por CNC PLC Doble Column Grinders

Los molinillos de superficie de doble columna CNC PLC superan estos desafíos a través de varias características de diseño y control:

• Marco de columna doble rígido: las columnas gemelas proporcionan soporte simétrico, minimizando la flexión del marco y la vibración. Esta rigidez estabiliza el movimiento de la cabeza de molienda incluso sobre piezas de trabajo altas.

• Viga cruzada de servicio pesado: el huso montado en el haz cruzado resiste la deflexión, manteniendo fuerzas de molienda consistentes a lo largo de toda la altura.

• Guías lineales de precisión: el movimiento suave y preciso de la cabeza de molienda reduce la charla y los errores de posición durante los pases.

• Sensores integrados y retroalimentación: el monitoreo en tiempo real de la posición y la fuerza permite que el sistema CNC PLC detecte y corrija las desviaciones al instante.

• Parámetros de molienda adaptativa: el PLC ajusta las velocidades de alimentación, las velocidades del huso y el flujo de refrigerante en función de los datos del sensor para reducir el calor y la vibración.

• Soluciones de sujeción avanzadas: accesorios personalizados y admite piezas de trabajo altas seguras firmemente sin distorsión.

• Algoritmos de compensación térmica: el sistema de control compensa la expansión térmica, preservando la precisión dimensional.

Por ejemplo, moler una alta cuchilla aeroespacial de la turbina requiere mantener la planitud a nivel de micras a lo largo de su altura. La rigidez de la amoladora de doble columna y la retroalimentación del PLC CNC aseguran que la rueda de molienda siga el contorno exacto sin inducir vibraciones o deflexión.

Al combinar la resistencia mecánica y el control inteligente, estos molinos ofrecen mecanizado estable y preciso para piezas de trabajo súper altas. Esta capacidad amplía las posibilidades de fabricación en las industrias de maquinaria aeroespacial, automotriz y pesada.

Procesamiento de piezas de trabajo súper delgadas

Mollar piezas de trabajo súper delgadas requiere un cuidado especial. Estas piezas son delicadas y propensas a doblar o romper bajo presión. A menudo tienen tolerancias de espesor apretadas y exigen acabados superficiales impecables.

Requisitos específicos para la pecha de trabajo delgada

• Fuerza de molienda mínima: la fuerza excesiva provoca deformación o grietas. La rueda de molienda debe aplicar la presión suficiente para eliminar el material sin dañar la pieza.

• Alta estabilidad: incluso las vibraciones ligeras pueden arruinar la calidad de la superficie o causar variaciones de espesor.

• Control preciso de grosor: mantener un grosor uniforme en toda la pieza de trabajo es fundamental.

• Manejo térmico: las piezas delgadas se calientan rápidamente, arriesgando deformación o expansión que altera las dimensiones.

• Acabado de superficie fina: los componentes ópticos, electrónicos o médicos a menudo requieren acabados con forma de espejo sin rasguños o quemaduras.

• Agua suave: mantener las piezas de trabajo delgadas de forma segura sin distorsionarlas es un desafío.

Cómo los molinillos de doble columna CNC PLC cumplen con estos requisitos

• Marco de columna doble ultra rígida: la estructura estable previene vibraciones y desviaciones, protegiendo piezas delgadas frágiles durante la molienda.

• Control CNC a nivel de micrones: el sistema CNC mueve la rueda de molienda con precisión, aplicando una fuerza mínima y consistente.

• Parámetros adaptativos impulsados ​​por el PLC: el PLC ajusta la velocidad de alimentación, la velocidad del huso y el flujo de refrigerante en tiempo real en función de la retroalimentación del sensor. Esto reduce la acumulación de calor y evita el daño de la pieza de trabajo.

• Ayerito automatizado: el aderezo regular mantiene la rueda de molienda afilada y equilibrada, asegurando cortes suaves en superficies delicadas.

• Sensores de fuerza sensibles: estos detectan la presión de molienda al instante, lo que permite que el sistema reduzca la fuerza si corre el riesgo de deformar la pieza de trabajo.

• Accesorios de sujeción especializados: los titulares diseñados a medida distribuyen la presión de sujeción de manera uniforme para evitar la flexión o las marcas.

• Algoritmos de compensación térmica: el sistema de control explica los cambios de temperatura, manteniendo el grosor exacto durante la molienda.

Por ejemplo, moler una oblea de silicio súper delgada requiere pases estables y suaves. El molinillo de doble columna CNC PLC controla con precisión cada movimiento, evitando grietas o deformaciones. Del mismo modo, los componentes aeroespaciales ultra delgados se benefician de la capacidad de la máquina para mantener un grosor uniforme y acabados impecables.

Al combinar la fuerza mecánica, el control inteligente y la retroalimentación en tiempo real, estos molinos manejan piezas de trabajo súper delgadas con un cuidado y precisión excepcionales. Esta capacidad abre puertas para fabricar electrónica avanzada, óptica y dispositivos médicos.

Aplicaciones e industrias

Industrias que se benefician de la rectificación de ultra precisión

Los molinillos de superficie de doble columna CNC PLC sirven a muchas industrias que requieren mecanizado ultra preciso de piezas de trabajo súper altas y súper delgadas. Su capacidad para mantener tolerancias estrechas y acabados impecables los hace indispensables en:

• Aeroespacial: los componentes como las cuchillas de la turbina, las piezas del motor y los elementos estructurales exigen precisión a nivel de micras y integridad de la superficie. Los molinillos manejan piezas grandes y altas y delgadas y delicadas por igual.

• Automotriz: la molienda de precisión mejora las piezas del motor, los componentes de la transmisión y los elementos de suspensión. Las piezas súper altas, como los ejes y los componentes súper delgados, como los sensores se benefician de la molienda estable y precisa.

• Electrónica: las obleas ultrafinas, sustratos y conectores requieren superficies lisas y espesores exactos. El sistema CNC PLC garantiza una calidad consistente para estas piezas frágiles.

• Dispositivos médicos: las herramientas quirúrgicas, los implantes y los equipos de diagnóstico a menudo presentan geometrías muy delgadas o altas. El rectificado de precisión garantiza la biocompatibilidad y la confiabilidad funcional.

• Óptica: las lentes y los espejos necesitan superficies perfectas y dimensiones exactas. El control fino del sistema evita los defectos de la superficie y la distorsión.

• Maquinaria pesada: las piezas estructurales grandes y los componentes de herramientas se benefician del diseño rígido de columna doble, que mantiene la precisión bajo cargas pesadas.

Ejemplos de aplicaciones que utilizan molinillos de superficie de doble columna CNC PLC

• Hojas de turbina aeroespacial: moler las cuchillas altas con curvas complejas requiere soporte estable y un control de ruta preciso. El marco de columna doble y la retroalimentación de CNC PLC mantienen la forma y el acabado de la superficie.

• Obas delgadas de silicio: estos sustratos electrónicos frágiles necesitan una fuerza de molienda mínima y un control exacto de grosor. La configuración adaptativa del PLC y los sensores de fuerza protegen a las obleas del daño.

• Los árboles de levas automotrices: los árboles de levas largos y delgados requieren un molienda uniforme a lo largo de su longitud. La rigidez de la máquina evita la deflexión, asegurando dimensiones consistentes.

• STENS MÉDICOS: los tubos de metal ultra delgados utilizados en los stents exigen acabados lisos y tolerancias apretadas. Los parámetros de molienda de control de sistemas CNC PLC para evitar la deformación.

• Lentes de vidrio óptico: las lentes de molienda para cámaras o microscopios necesitan superficies impecables. El aderezo automatizado de la rueda y la compensación térmica aseguran una calidad constante.

• Bases de máquina de servicio pesado: las bases grandes y pesadas requieren superficies planas y precisas para el ensamblaje. La estructura de columna doble admite estas partes sin vibración o distorsión.

Estos ejemplos resaltan la versatilidad y precisión de los molinillos de superficie de doble columna CNC PLC. Su capacidad para manejar piezas de trabajo súper altas y súper delgadas las convierte en un activo crítico en diversos sectores de fabricación.

Mantenimiento y optimización

Mantener los molinillos de superficie de doble columna CNC PLC asegura que funcionen con precisión y confiabilidad máxima. El mantenimiento regular evita el tiempo de inactividad inesperado y sigue una calidad de molienda consistente con el tiempo.

Las mejores prácticas para mantener los amoladores de doble columna CNC PLC

• Limpieza de rutina: retire el polvo, los desechos y los residuos de refrigerante de las guías, columnas y áreas de huso diariamente. Las máquinas limpias evitan la acumulación que puede causar desgaste o afectar la precisión del movimiento.

• Lubricación: aplique lubricantes apropiados a guías lineales, tornillos de bola y cojinetes de husillo por recomendaciones del fabricante. La lubricación adecuada reduce la fricción y el desgaste, extendiendo la vida útil de los componentes.

• Calibración del sensor: calibre regularmente la posición y forzue a los sensores para mantener una retroalimentación precisa. La deriva del sensor puede degradar la precisión y causar errores durante la molienda.

• Mantenimiento del sistema de refrigerante: verifique la concentración de refrigerante, la velocidad de flujo y la limpieza a menudo. Reemplace o filtro el refrigerante para evitar la contaminación que pueda afectar el acabado superficial o causar corrosión.

• Verificación del sistema de aderezos de rueda: inspeccionar herramientas y mecanismos de aderezo. Reemplace las piezas desgastadas y verifique los parámetros de aderezo para mantener las ruedas molidas afiladas y equilibradas.

• Actualizaciones de software: mantenga actualizado el software CNC y PLC. Las actualizaciones a menudo mejoran los algoritmos de control, agregan características o corrigen errores que mejoran el rendimiento.

• Inspección mecánica: verifique periódicamente los pernos sueltos, los cinturones desgastados o los cables dañados. Apriete, reemplace o repare piezas para evitar fallas mecánicas.

• Programas y parámetros de respaldo: Guarde los programas CNC y la configuración del PLC regularmente. Esto protege contra la pérdida de datos y permite una recuperación rápida después del mantenimiento o los cortes de energía.

Consejos para optimizar el rendimiento y la precisión

• Vibración de monitor: use herramientas de análisis de vibración para detectar signos tempranos de desequilibrio o desgaste. Abordar los problemas temprano evita que los defectos de la superficie y el daño de la máquina.

• Parámetros de molienda de ajuste fino: ajuste las velocidades de alimentación, las velocidades del huso y la profundidad de corte en función del material de la pieza de trabajo y la geometría para obtener mejores resultados.

• Implementar horarios de mantenimiento preventivo: siga un calendario de mantenimiento planificado en lugar de soluciones reactivas. Esto reduce el tiempo de inactividad y extiende la vida útil de la máquina.

• Operadores de tren a fondo: los operadores calificados pueden detectar problemas temprano y optimizar el uso de la máquina. La capacitación regular sobre controles y procedimientos de mantenimiento de CNC PLC es vital.

• Use consumibles de alta calidad: ruedas de molienda seleccionadas, refrigerantes y lubricantes recomendados por los fabricantes para garantizar la compatibilidad y el rendimiento.

• Aproveche el monitoreo en tiempo real: utilice datos del sistema CNC PLC para rastrear las variables de salud y proceso de la máquina. Analice las tendencias para predecir las necesidades de mantenimiento y optimizar los ciclos.

• Mantenga los controles ambientales: mantenga la temperatura y la humedad del área de molienda estable para minimizar la expansión térmica y mantener la precisión dimensional.

• Actividades de mantenimiento de documentos: Mantenga registros detallados de inspecciones, reparaciones y ajustes. La documentación ayuda a identificar problemas recurrentes y mejoras en el plan.

Por ejemplo, un fabricante que molía componentes aeroespaciales programa la calibración semanal del sensor y la limpieza diaria. Monitorean la calidad del refrigerante y las señales de vibración continuamente, asegurando que cada parte cumpla con tolerancias estrictas sin demoras.

Siguiendo estas estrategias de mantenimiento y optimización, los molinillos de superficie de doble columna CNC PLC ofrecen una molienda ultra precisión consistente, reducen las descomposiciones costosas y maximizan la productividad.
