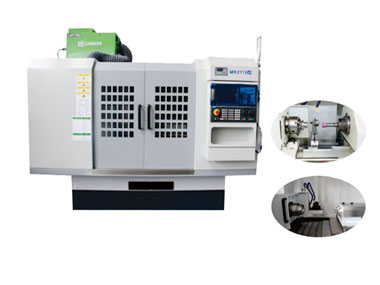

Descripción general de las máquinas rectificadoras de interiores

1. Rectificadora interna ordinaria: el mandril montado en el husillo del cabezal sostiene la pieza de trabajo para un movimiento de alimentación circunferencial, la mesa de trabajo impulsa el marco de la muela para realizar un movimiento alternativo longitudinal a lo largo de la guía de la cama (ver guía de la máquina) y el cabezal hace movimiento de alimentación transversal a lo largo del sillín deslizante (ver máquina herramienta); el cabezal también se puede girar hasta un cierto punto de vista alrededor del eje vertical para pulir agujeros cónicos.

2. Rectificadora interna planetaria: la pieza de trabajo se fija durante la operación y la muela gira alrededor de su propio eje a alta velocidad, pero también gira alrededor del eje del orificio a procesar, para completar el avance circunferencial, que es Adecuado para rectificar piezas de trabajo grandes o piezas de trabajo que no deben girarse, como el bloque de cilindros del motor de combustión interna.

3. Rectificadora interna sin centros: El círculo exterior de la pieza de trabajo se apoya en el rodillo o bloque de soporte durante la operación, y la cara final de la pieza de trabajo es succionada y accionada para girar mediante el mandril magnético, pero puede flotar ligeramente para garantizar la concentricidad. de los círculos interior y exterior. La velocidad de la muela de la rectificadora interna de tamaño pequeño puede alcanzar más de 100.000 rpm. Máquina rectificadora interna utilizada en la producción en masa, el grado de requisitos de automatización es mayor; en el proceso de rectificación, el calibre de tapón o el micrómetro disponibles controlan automáticamente la escala.

Procesamiento de piezas de trabajo cilíndricas, cónicas u otras formas de líneas planas extendidas en la superficie del orificio y su cara final de la amoladora. Las rectificadoras internas se dividen en rectificadoras internas ordinarias, rectificadoras internas planetarias, rectificadoras internas sin centros, rectificadoras coordinadas y rectificadoras internas para fines especiales. Según la forma del equipo del eje de la muela abrasiva, la máquina rectificadora interna tiene tipos horizontales y verticales.
