El proceso de la máquina rectificadora de perfiles de engranajes

Proceso de la máquina rectificadora de perfiles de engranajes

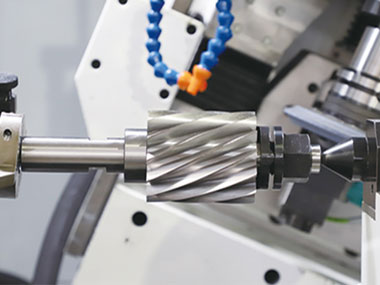

En este proceso se rectifica el perfil dentado de los engranajes con una máquina rectificadora de perfiles de engranajes. Una muela abrasiva diseñada para coincidir con el perfil de los dientes del engranaje se mueve hacia arriba y hacia abajo mientras corta el material de toda la superficie del diente, logrando una formación precisa y un acabado fino que cumple con los estrictos requisitos de diseño.

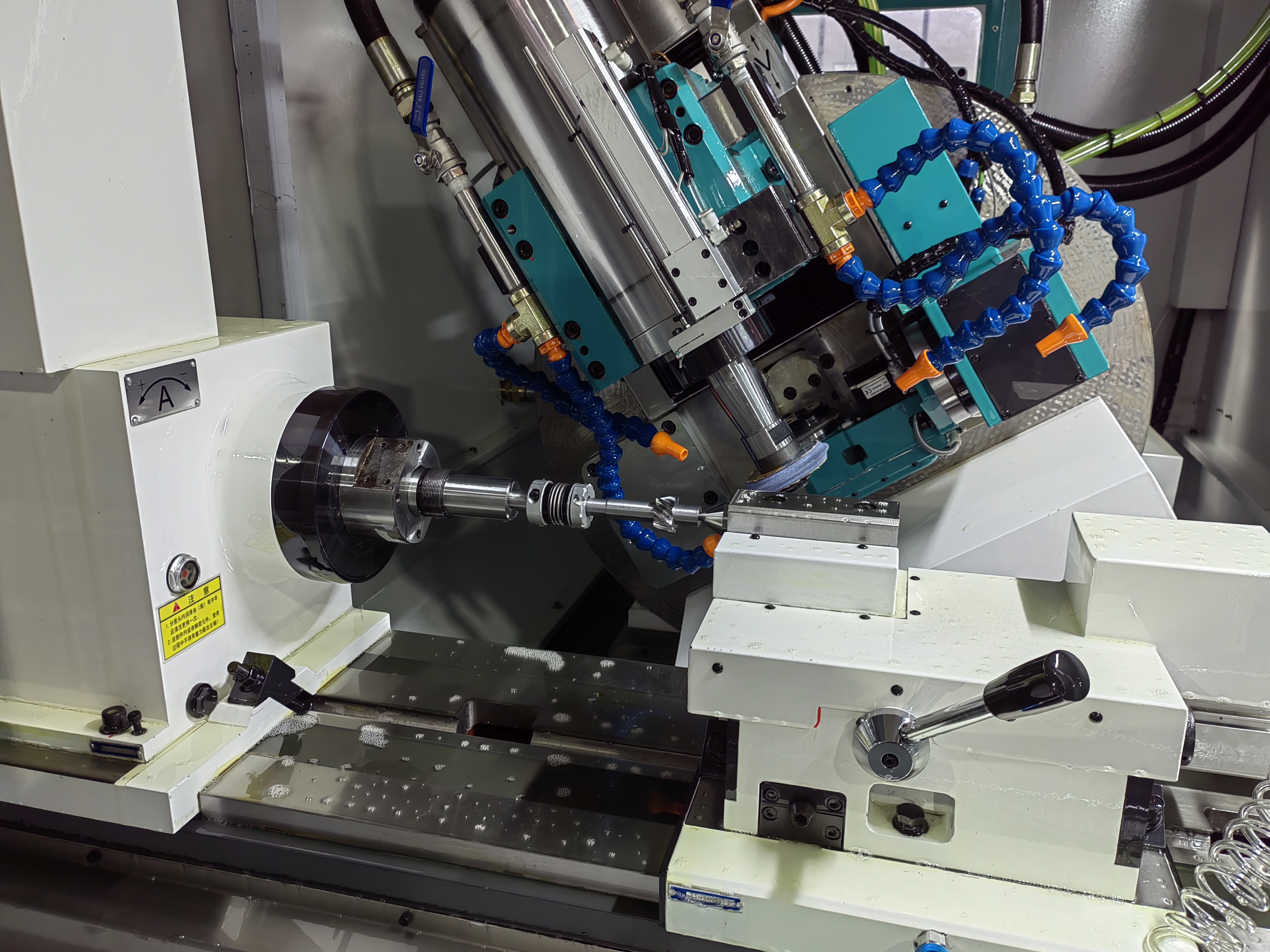

Una máquina rectificadora de perfiles de engranajes está destinada específicamente al procesamiento de perfiles de dientes de engranajes. Durante este proceso, gira una muela cuya forma coincide con el perfil de los dientes del engranaje, cortando material de toda la ranura del diente mientras la pieza de trabajo también gira. Esta rotación sincronizada asegura una eliminación uniforme del material, garantizando una formación precisa y un acabado fino de los dientes del engranaje, cumpliendo estrictas especificaciones de diseño. El rectificado por conformado generalmente se lleva a cabo utilizando un equipo especializado conocido como máquina rectificadora de perfiles de engranajes.

Ventajas de las rectificadoras de perfiles de engranajes

Precisión y consistencia mejoradas

- Monitoreo en tiempo real: El sistema de medición en línea de una máquina rectificadora de perfiles de engranajes puede monitorear las dimensiones y la forma del engranaje en tiempo real durante el proceso de rectificado, proporcionando retroalimentación inmediata al sistema de control para

Corrección instantánea de cualquier desviación.

- Tasa de desechos reducida: al detectar y corregir errores rápidamente, reduce significativamente la cantidad de engranajes con imprecisiones dimensionales, ahorrando costos de material.

- Parámetros de proceso optimizados: los datos recopilados permiten a los ingenieros analizar y optimizar los parámetros de rectificado, como la velocidad de avance y la velocidad de la rueda, para encontrar el equilibrio óptimo para el procesamiento.

Mayor eficiencia de producción

- Tiempo de inspección reducido: Permite completar este proceso sin detener la máquina, reduciendo el consumo de tiempo que no agrega valor.

- Flujo de trabajo automatizado: cuando se integra en líneas de producción automatizadas, permite una producción continua y una operación desatendida, lo que mejora aún más la productividad.

Puerto de extintor de incendios en máquinas rectificadoras de perfiles de engranajes

Seguridad mejorada

- Prevención de riesgos de incendio: Las chispas o las altas temperaturas generadas durante el rectificado pueden encender materiales inflamables cercanos, especialmente cuando se manipulan refrigerantes a base de aceite. El puerto del extintor de incendios puede liberar rápidamente agentes de extinción de incendios al detectar riesgos de incendio.

- Protección de equipos y personal: Los mecanismos de respuesta rápida ayudan a prevenir daños a los equipos y posibles lesiones personales, garantizando un entorno de fábrica seguro.

Aplicaciones de las rectificadoras de perfiles de engranajes

Debido a su rendimiento superior, las rectificadoras de perfiles de engranajes se utilizan ampliamente en industrias como la de fabricación de automóviles, la aeroespacial y la ingeniería mecánica. Muchos componentes críticos en estas industrias requieren un rectificado de conformado para garantizar la precisión y suavidad dimensional, salvaguardando así el rendimiento general y la confiabilidad de la maquinaria.

Proceso típico de la máquina rectificadora de perfiles de engranajes:

1. Preparación e instalación de la pieza de trabajo: Limpie la pieza de trabajo de suciedad o residuos antes de instalar con cuidado el engranaje a procesar en la mesa de trabajo y sujetarlo firmemente.

2. Preparación y alineación de la muela: Utilice la herramienta de rectificado de la máquina rectificadora de perfiles de engranaje para rectificar la muela de modo que su contorno coincida con el engranaje objetivo; utilice equipos de medición de precisión para garantizar que la posición de la rueda en relación con el engranaje esté alineada con precisión para lograr precisión en el procesamiento.

3. Configuración y programación de parámetros: ingrese los parámetros del proceso, como la velocidad de avance y la velocidad de la rueda, en el panel de control de la máquina rectificadora de perfiles de engranajes.

4. Rectificado de engranajes: siga el programa preestablecido para rectificar cada superficie y ranura de los dientes, manteniendo un contacto continuo entre la rueda y la pieza de trabajo para garantizar una formación precisa de los dientes.

5. Medición en línea: Después del rectificado, inspeccione y mida el engranaje para garantizar el cumplimiento de los requisitos.

6. Postprocesamiento (opcional): Dependiendo de las necesidades de la aplicación, se pueden aplicar al engranaje tratamientos superficiales adicionales, como recubrimiento o endurecimiento.

7. Embalaje y entrega: Para evitar daños, empaquete los engranajes de alta calidad en cajas de madera antes de enviarlos a los clientes.

Todo el proceso de rectificado con una máquina rectificadora de perfiles de engranajes enfatiza la importancia de cada paso, desde la preparación de la pieza de trabajo hasta la inspección de calidad final, garantizando que cada engranaje producido cumpla con estrictos estándares de calidad. Además, las máquinas rectificadoras de perfiles de engranajes modernas suelen venir equipadas con tecnologías avanzadas de automatización y medición, lo que mejora aún más la eficiencia de la producción y la calidad del producto.

La máquina rectificadora de perfiles de engranajes juega un papel esencial en la fabricación de precisión, comenzando con la preparación e instalación de la pieza de trabajo, seguida de una alineación y posicionamiento precisos de la muela, luego un rectificado meticuloso de las superficies de los dientes del engranaje y, finalmente, una inspección y medición rigurosas para verificar la calidad. del producto terminado.

Las ventajas que se obtienen al adoptar el proceso de máquina rectificadora de perfiles de engranajes incluyen una calidad mejorada de los engranajes, una reducción efectiva de costos, aumentos significativos en la eficiencia de producción y una precisión de mecanizado optimizada. Esto no sólo garantiza el rendimiento del producto final sino que también proporciona beneficios económicos a los fabricantes.
