En la fabricación moderna, a medida que las estructuras de productos se vuelven cada vez más complejas, los tipos de materiales se diversifican, y las demandas de precisión y eficiencia del mecanizado continúan aumentando, las máquinas CNC tradicionales de 3 ejes ya no pueden cumplir con los requisitos de mecanizado compuesto de alta precisión, ángulo múltiple y múltiples procesos. En este contexto, el centro vertical de mecanizado de 5 ejes ha surgido y rápidamente se ha convertido en un equipo esencial en el campo de la fabricación de alta gama.

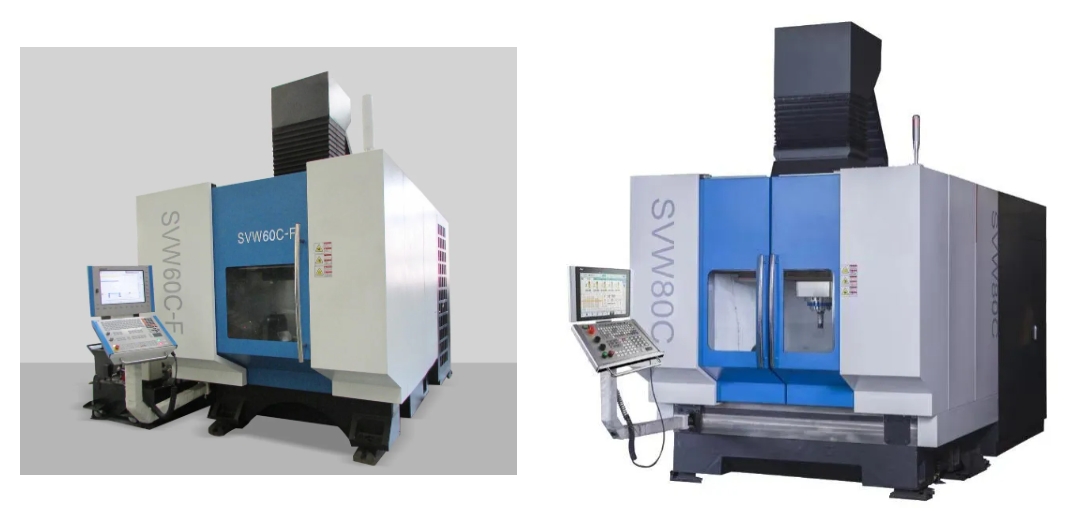

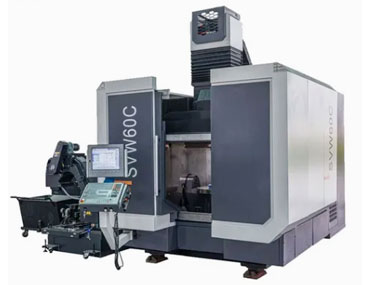

Un centro vertical de mecanizado de 5 ejes es una máquina herramienta CNC avanzada que integra fresado, aburrido, perforación, enrollamiento, anticipación y rígido en una sola unidad. No solo posee todas las capacidades de mecanizado de las máquinas tradicionales de 3 ejes, sino que también agrega dos ejes rotativos adicionales (eje A y eje C), lo que permite el mecanizado de superficie continuo y complejo en múltiples lados de una pieza de trabajo en una sola configuración. Esto mejora significativamente la eficiencia del mecanizado y la calidad de formación de piezas.
El centro de mecanizado vertical de 5 ejes típicamente consiste en una base, columna, haz cruzado, caja RAM, RAM, sistema neumático, sistema de lubricación automática, sistema hidráulico, sistema de eliminación de enfriamiento y chips, sistema de control eléctrico, sistema de inspección y sistema protector totalmente cerrado.
-Eje X: movimiento izquierdo-derecha de la caja RAM;
-Eje y: movimiento delantero de la viga cruzada;
-Eje z: movimiento hacia abajo del RAM.
-Eje A: giro de la tabla de mierda (rotación alrededor del eje x);
-Eje C: rotación de la mesa de trabajo alrededor del eje z.
Este diseño estructural permite que la herramienta de corte se acerque a la pieza de trabajo desde cualquier ángulo, lo que permite el corte continuo de superficies espaciales complejas. Cada eje puede ser controlado automáticamente por la unidad de control, lo que permite un mecanizado sincronizado de enlace de 5 ejes para lograr un control de trayectoria espacial de alta precisión, satisfaciendo las necesidades de mecanizado de piezas complejas.
---
El centro de mecanizado vertical de 5 ejes adopta un lecho fundido integral y un diseño estructural reforzado, proporcionando una excelente rigidez estática y dinámica. La estructura mecánica de alta resistencia garantiza una precisión de mecanizado estable en condiciones de corte de alta velocidad y carga pesada, lo que lo hace adecuado para el mecanizado eficiente de varios materiales como el acero al carbono, el acero de aleación, el acero dado, el hierro fundido, el acero fundido y los metales no ferrosos.
Estas máquinas generalmente están equipadas con servomotores de alta precisión y sistemas de transmisión de tornillos de bola, combinados con guías lineales o hidrostáticos. Permiten una operación suave de baja velocidad y un posicionamiento preciso de alta velocidad. Ya sea durante el desbordamiento a bajas velocidades o al acabado a altas velocidades, aseguran un corte estable sin deslizamiento de palo, gateo o vibración, mejorando significativamente el acabado superficial y la consistencia dimensional de las piezas mecanizadas.

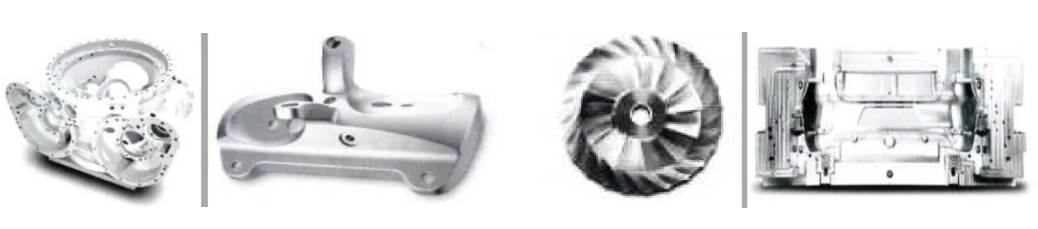

El mecanizado simultáneo de 5 ejes se refiere al movimiento coordinado de cinco ejes (tres lineales + dos rotacionales) durante el procesamiento, formando trayectorias espaciales complejas. Esta característica permite el mecanizado de superficies complejas, planos inclinados y contornos irregulares que las máquinas tradicionales de 3 ejes no pueden manejar. Juega un papel insustituible en el mecanizado de componentes como las palas del motor de la aeronave, los impulsores y las cavidades de moho.
Las configuraciones estándar generalmente incluyen sistemas CNC de alto rendimiento, como el sistema Heidenhain alemán, admitiendo múltiples lenguajes de programación y funciones de simulación gráfica. Además, estas máquinas se pueden equipar con cambiadores de herramientas automáticos (ATC), dispositivos de medición de herramientas, sistemas de medición de la pieza de trabajo y módulos de compensación de errores en línea. Estas características permiten el mecanizado desatendido, el monitoreo en tiempo real y la retroalimentación de calidad, mejorando significativamente los niveles de eficiencia de producción y automatización.
---
Las piezas en la industria aeroespacial a menudo tienen geometrías complejas, alta fuerza y características livianas. Por ejemplo, los componentes críticos, como las palas del motor de la aeronave, los discos de turbina y el tren de aterrizaje, requieren mecanizado de 5 ejes para lograr superficies curvas complejas de alta precisión y alta calidad de superficie. El centro de mecanizado vertical de 5 ejes, con su alta rigidez, precisión y estabilidad, es la opción ideal para mecanizar tales piezas.
La industria del moho impone demandas extremadamente altas sobre la precisión del mecanizado, la rugosidad de la superficie y el espacio libre. La tecnología de 5 ejes permite un mecanizado de un ajuste de moldes de cavidades profundas, núcleos complejos y estructuras de recaudación lateral, evitando errores acumulativos causados por múltiples configuraciones y mejorando significativamente tanto la eficiencia como la calidad del mecanizado.
En la fabricación de componentes clave para nuevos sistemas de energía de vehículos de energía, bandejas de baterías y carcasas automotrices, los centros de mecanizado de 5 ejes se utilizan para mecanizado de alta precisión de sistemas de agujeros complejos, estructuras de disipación de calor y diseños livianos, cumpliendo con la tendencia de desarrollo de vehículos ligeros y de alto rendimiento.
Las universidades, las instituciones de investigación y los fabricantes de equipos de alta gama utilizan ampliamente los centros de mecanizado de 5 ejes para el desarrollo de nuevos procesos, las pruebas de materiales y la producción de prototipos, promoviendo el avance de la tecnología de fabricación de alta gama de China.
Con la profundización de la fabricación inteligente y la industria 4.0, los centros verticales de mecanizado de 5 ejes están evolucionando en las siguientes direcciones:
Las futuras máquinas de 5 ejes integrarán una percepción más inteligente, adquisición de datos, monitoreo remoto y tecnologías de mecanizado adaptativo. Al conectarse con sistemas MES y ERP, se puede lograr la gestión de datos de ciclo completo del proceso de producción, mejorando la utilización del equipo y la flexibilidad de fabricación.
Impulsados por las políticas de protección del medio ambiente, impulsados por la máquina, los fabricantes de la máquina herramienta optimizan continuamente los sistemas de enfriamiento, los sistemas de eliminación de chips y los módulos de gestión del consumo de energía para reducir el desperdicio de energía y la contaminación ambiental durante el mecanizado, construyendo un sistema de fabricación verde.
Los centros de mecanizado de 5 ejes integrarán aún más los procesos de giro, molienda, corte con láser y fabricación aditiva, avanzando hacia la dirección de 'One Machine completa todos los procesos ' mecanizado compuesto, acortamiento de los flujos de procesos y mejorando la eficiencia general.
El software CAM se volverá aún más potente, apoyando la planificación de rutas complejas, la detección de colisiones, la verificación de simulación, la optimización de parámetros y otras funciones. Esto reducirá las barreras operativas, mejorará la eficiencia de la programación y se dará cuenta de la verdadera 'mecanizado de un solo clic'. '
---
Como una pieza central de equipos en la fabricación moderna, el centro de mecanizado vertical de 5 ejes demuestra una fuerte vitalidad entre industrias como aeroespacial, fabricación de automóviles, dispositivos médicos y fabricación de moho debido a su excelente rendimiento de mecanizado, amplia aplicabilidad y alto grado de automatización. Con el desarrollo continuo de la tecnología de fabricación inteligente, los centros de mecanizado de 5 ejes desempeñarán un papel aún más importante en el futuro, lo que lleva a la industria manufacturera de China hacia un desarrollo de alta calidad, alta eficiencia e inteligente.
Para las empresas de fabricación, seleccionar el modelo correcto, usar el equipo científicamente y aprovechar completamente las ventajas de los centros de mecanizado de 5 ejes son clave para mejorar la competitividad del producto y lograr la actualización industrial. Mirando hacia el futuro, tenemos todas las razones para creer que los centros de mecanizado de 5 ejes continuarán liderando la tendencia de la fabricación de alta gama, inyectando un fuerte impulso en la fabricación inteligente de China.
