| Cantidad: | |
|---|---|
La mesa de trabajo adopta engranajes importados de alta precisión para realizar una indexación de alta velocidad y alta precisión; La fundición principal adopta un diseño de estructura de placa de doble pared de dos paredes, lo que garantiza tanto la rigidez como la estabilidad.

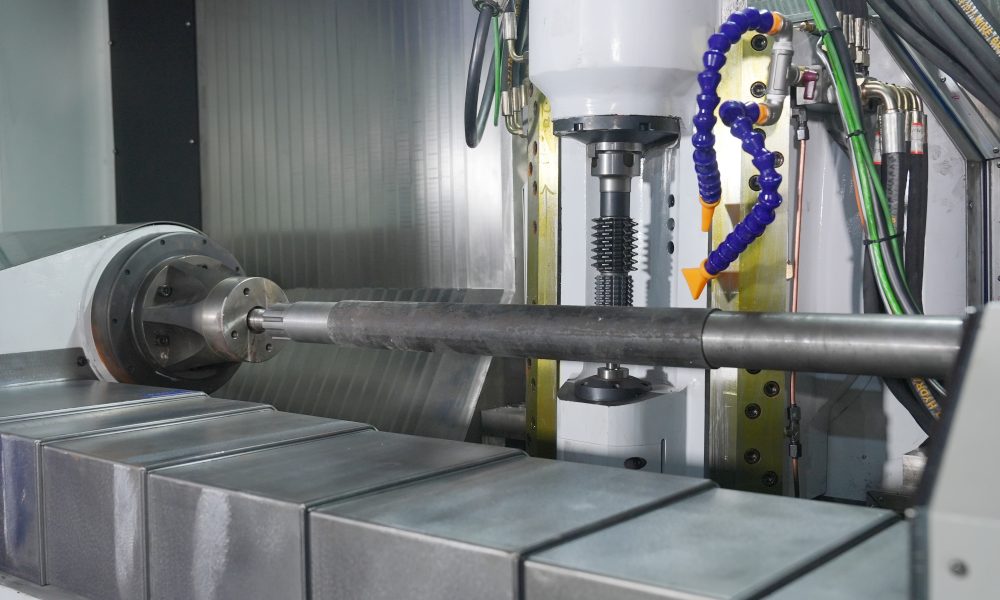

Adoptando el principio de la propagación del método para realizar el procesamiento de las siguientes piezas del diente: engranajes espolones cilíndricos, engranajes helicoidales (engranajes de eje, engranajes de disco), engranajes de gusano, engranajes cónicos pequeños, engranajes de tambor, rango, rueda dentada, polea de correa sincrónica. El rodamiento de la unidad de huso adopta NSK; Equipado con dispositivo de extracción de chips automático, descargando automáticamente la espuma de hierro.

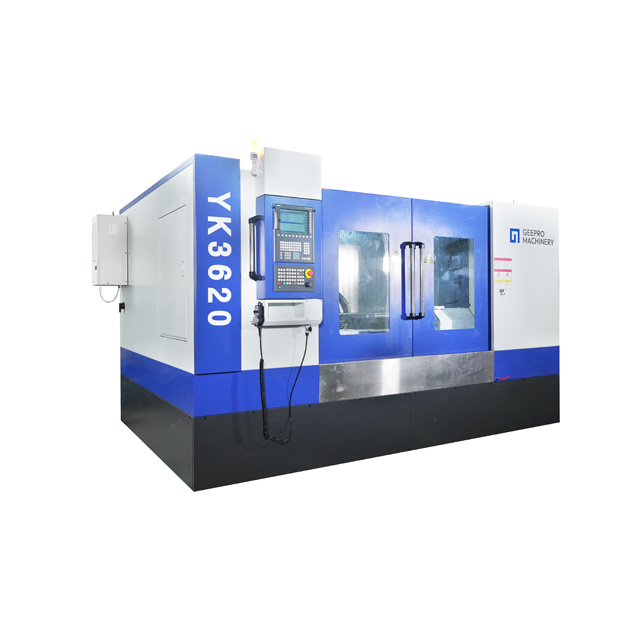

Geepro Machinery presenta con orgullo la máquina de pasatiempos de engranaje horizontal YK3620, especialmente diseñada para el mecanizado eficiente de piezas de trabajo de eje largo. Esta máquina avanzada está equipada con una característica única de '2 Hobbers en una barra de herramientas ', lo que le permite satisfacer las demandas de producción de varias piezas de trabajo largas al tiempo que ofrece flexibilidad para adaptarse a los requisitos de mecanizado en evolución.
El diseño del YK3620 incorpora tecnología de vanguardia, lo que lo hace ideal para una amplia gama de industrias. Esta máquina es una unidad controlada por CNC de 6 ejes, impulsada por un enlace de 4 ejes alimentado por servomotores de CA independientes. La inclusión de una caja de engranajes electrónicos (EGB) permite movimientos de indexación precisos, lo que permite el mecanizado de engranajes rectos y helicoidales, así como otros componentes utilizando el método de propagación.
Una de las características más destacadas del YK3620 es su sistema de dueño de herramientas dual, que acomoda dos herramientas de bobina en una sola barra de herramientas. Este diseño permite el mecanizado simultáneo de diferentes secciones de la pieza de trabajo, minimizando los tiempos de cambio de herramientas y los ciclos de reposicionamiento. El resultado es un aumento notable en la velocidad y la productividad de mecanizado. El diseño de doble hob también mejora la estabilidad del mecanizado, reduce el desgaste de los arranque y las paradas frecuentes, y extiende la vida útil de la herramienta.
Este innovador enfoque de mecanizado no solo mejora la eficiencia general, sino que también reduce significativamente los costos de producción. Al optimizar los procesos de mecanizado, el YK3620 proporciona un fuerte soporte para las empresas que buscan mejorar la eficiencia operativa y mantener una ventaja competitiva en el mercado.
Para garantizar la precisión y estabilidad de larga duración, el YK3620 está equipado con un controlador Siemens y tornillos de bola de grado de alta precisión de Shangyin y guías lineales . Estos componentes premium garantizan un rendimiento excepcional de la máquina y una larga vida útil, incluso en los entornos de mecanizado más exigentes.
Geepro Machinery se compromete a garantizar que los clientes aprovechen al máximo sus máquinas YK3620. Ofrecemos capacitación técnica profesional sin costo adicional, capacitando a los usuarios con el conocimiento necesario para maximizar las capacidades de la máquina.
YK3620 Los principales parámetros técnicos | ||
El módulo de procesamiento más grande | Minnesota | 4 |
El diámetro de mecanizado más grande | mm | 200 |
Ángulo de inclinación del descanso para la herramienta | teg | 45L/R |
Accidente cerebrovascular axial | mm | 1000 |
Agujero de huso husillo | BT40 | |
Diámetro de la superficie de la mesa | mm | 200 |
Velocidad máxima del eje de la pieza de trabajo | rpm | 250 |
Velocidad máxima del eje de hobs | rpm | 2000 |
Max. velocidad del eje de la pieza de trabajo | rpm | 250 |
Distancia desde el centro de hob al centro de trabajo de trabajo | mm | 20-200 |
Potencia total | KW | 28 |
Diámetro máximo de la placa ∗ Longitud | mm | 120 ∗ 180 |
Tamaño de apariencia de la máquina herramienta | mm | 2940 × 2330 × 2700 |
Peso total de la máquina herramienta | Kg | 7000 |
Configuraciones principales
90L Sistema de estación hidráulica | Transportador de chips automático | Sistema de enfriamiento de corte húmedo |
Barra cortadora φ22 φ27 | Llave hexagonal | Almohadillas de ajuste contra la vibración |
Dispositivo de desbordamiento de engranajes | Centro | ...... |
La máquina herramienta YK3620 ofrece un rendimiento y precisión impresionantes con una gama de características avanzadas ideales para aplicaciones de mecanizado de alta precisión. Vamos a profundizar en sus parámetros técnicos clave:
Diámetro de mecanizado más grande : el YK3620 permite un diámetro de mecanizado de hasta 200 mm , acomodando varios tamaños de pieza de trabajo.
Ángulo de inclinación del reposo en la herramienta : esta máquina está diseñada con un ángulo de inclinación izquierdo/derecho de 45 ° para el descanso para la herramienta, lo que mejora la flexibilidad en las operaciones de mecanizado.
Axial Stroke : la carrera axial de 1000 mm garantiza un amplio rango para acomodar diferentes piezas de trabajo, mejorando la versatilidad de las tareas de mecanizado.
Agujero cónico del huso : el orificio de huso de husillo es BT40 , proporcionando un ajuste seguro para las herramientas y contribuyendo al mecanizado de precisión.
Dimensiones de la mesa de trabajo : el diámetro de 200 mm de la superficie de la mesa proporciona una plataforma estable para la colocación segura de la pieza de trabajo durante las operaciones.
Velocidad : la velocidad máxima del eje de la pieza de trabajo alcanza 250 rpm , y el eje de la placa puede girar hasta 2000 rpm , ofreciendo una combinación de capacidades de mecanizado controladas y rápidas.
Distancia desde el centro de hob al centro de trabajo de trabajo : la distancia ajustable de 20-200 mm proporciona flexibilidad en el posicionamiento de la pieza de trabajo para diferentes operaciones de mecanizado.
Potencia total : con una potencia total de 28 kW , el YK3620 ofrece la resistencia necesaria para las operaciones de servicio pesado mientras mantiene una alta eficiencia.
Dimensiones máximas : la máquina puede acomodar pases de hasta 120 mm de diámetro y 180 mm de longitud , asegurando la compatibilidad con una amplia gama de herramientas de plumas.
Tamaño y peso de la máquina herramienta : las dimensiones generales de la máquina herramienta son 2940 × 2330 × 2700 mm , y pesa 7000 kg , lo que refleja su construcción y estabilidad robustas.
Sistema de estación hidráulica 90L : garantiza un funcionamiento suave de la máquina con energía hidráulica confiable.
Transportador automático de chips : ayuda a eliminar automáticamente el material de desecho, mejorando la productividad.
Sistema de enfriamiento de corte húmedo : mantiene condiciones de corte óptimas al enfriar eficientemente las herramientas de corte y las piezas de trabajo.
Barra de cortador : incluye tamaños φ22 φ27 para una variedad de tareas de corte.
Llave hexagonal : proporciona facilidad de uso durante el mantenimiento y los ajustes.
Almohadillas de ajuste contra la vibración : minimizar las vibraciones, mejorar la precisión del mecanizado.
Dispositivo de desbordamiento de Gear : Efectivamente desabastece los engranajes, mejorando la calidad del acabado.
El YK3620 es una máquina herramienta versátil y potente adecuada para exigentes tareas de mecanizado, que ofrece precisión, durabilidad y facilidad de uso.
En Wuxi Geepro Gear Technology Co., Ltd., la calidad del producto es de suma importancia. La compañía se adhiere a un riguroso proceso de control de calidad que incluye múltiples etapas de pruebas e inspección. Cada máquina de intervinción de engranaje horizontal de 6 ejes se somete:
Inspección del material : todos los materiales utilizados en la construcción de la máquina se prueban para determinar la resistencia, la durabilidad y el cumplimiento de la calidad.
Prueba de componentes : los componentes individuales como motores, husillos y sistemas CNC se prueban para su confiabilidad operativa antes del ensamblaje.
Calibración de precisión : la máquina está calibrada para un corte y alineación precisos para cumplir con los estándares internacionales de mecanizado de cambios.
Pruebas operativas : la máquina completa se ejecuta a través de una gama completa de operaciones para garantizar que todas las funciones funcionen sin problemas en diferentes condiciones de carga.
Inspección final : una inspección exhaustiva asegura que cada máquina cumpla con los estándares de calidad esperados por el cliente, desde la apariencia hasta el rendimiento.
Además, Wuxi Geepro Gear Technology Co., Ltd. mantiene altos estándares de servicio al cliente y proporciona soporte técnico para garantizar que la máquina funcione de manera eficiente a lo largo de su ciclo de vida.
P1: ¿Cuál es el tamaño máximo de las piezas de trabajo que puede manejar la máquina de bobina de engranaje horizontal de 6 ejes?
A1: La máquina puede acomodar piezas de trabajo de hasta 2000 mm de longitud y 300 mm de diámetro.
P2: ¿Se puede usar la máquina para la fabricación de engranajes pequeños y grandes?
A2: Sí, la máquina de pasatiempos de engranaje horizontal de 6 ejes está diseñada para manejar una amplia gama de engranajes, desde pequeños módulos (0.5 mm) hasta módulos más grandes (10 mm).
P3: ¿La máquina es compatible con diferentes sistemas de control?
A3: Sí, la máquina está equipada con sistemas CNC FANUC y Siemens, que ofrece flexibilidad en el control y el funcionamiento.
P4: ¿Cómo mejora el sistema de enfriamiento integrado?
A4: El sistema de enfriamiento integrado mantiene temperaturas estables, lo que reduce el riesgo de sobrecalentamiento y desgaste de herramientas. Esto ayuda a mejorar la longevidad de la máquina y mantener una alta precisión del mecanizado.
P5: ¿Qué industrias se benefician más de esta máquina?
A5: Las industrias que requieren un corte de engranajes de precisión, como la fabricación automotriz, aeroespacial y de maquinaria pesada, se benefician significativamente de esta máquina avanzada.

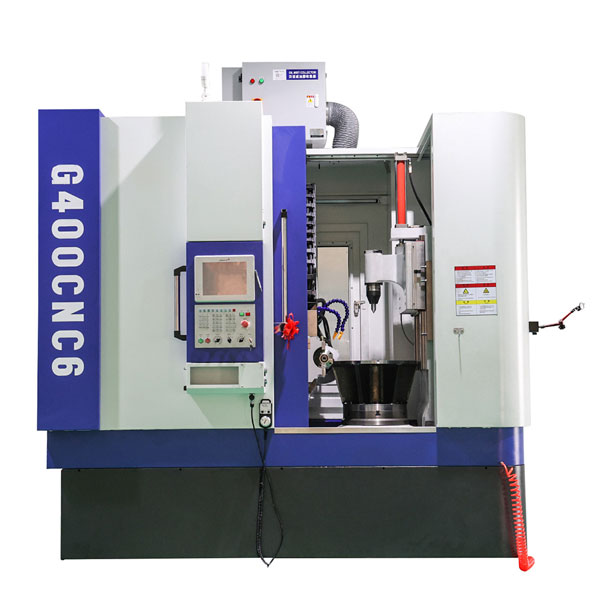

G400
