Hobber horizontal CNC Gear con alta precisión

Un hobber CNC horizontal de alta eficiencia y alta rigidez es adecuado para el procesamiento de engranajes eólicos de gran volumen en la energía eólica, maquinaria de construcción, reductores y otras industrias, con un alto grado de automatización de máquinas y cambio rápido, y también es adecuado para la producción de lotes pequeñas de múltiples especies.

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Descripción del Producto

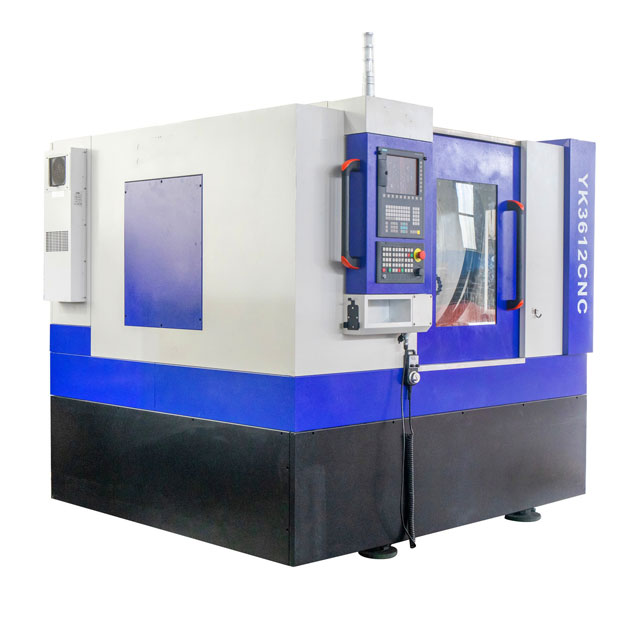

Máquina de placas de engranaje horizontal YK3612

Hobber de engranajes: procesamiento de la forma dental involuntaria de los dientes rectos, los dientes del tambor, los dientes del cónyuge, los dientes de molienda, los engranajes cilíndricos helicoidales y otras partes de los dientes que pueden realizarse mediante el principio de propagación del método de corte y herramientas de corte.

El rodamiento de la unidad de huso adopta NSK;

Equipado con dispositivo de extracción de chips automático, descargando automáticamente la espuma de hierro;

Gear Hobber de la serie YK

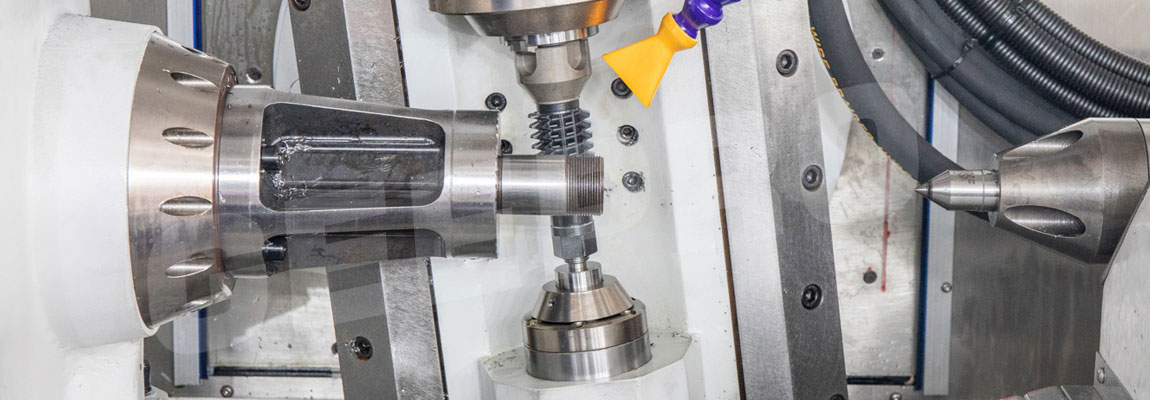

CNC-Gear-Machine

Características

Eje de la máquina:

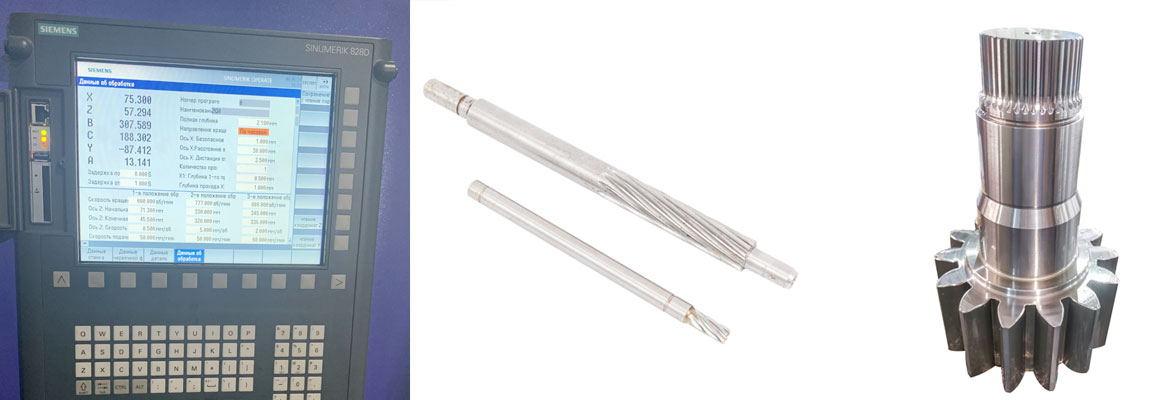

La parte eléctrica de la máquina adopta el sistema de control numérico de Siemens 840DSL importado y el servomotor Siemens. El número de ejes CNC es seis, cada eje adopta la unidad de servo de CA, el control CNC, puede realizar un enlace de cuatro ejes.

Tipo de procesamiento:

La máquina herramienta: Gar Hobber está especialmente diseñada para aumentar el diámetro de la herramienta de carga, instalar una placa de inserción indexable, que puede realizar un procesamiento eficiente de bobina seca y, en comparación con la placa integral tradicional, puede realizar la eficiencia de mecanizado de la máquina herramienta de 3 a 5 veces, y no necesita aceite de enfriamiento, que es verde y ecológico.

Detalles

YK3612 Los parámetros técnicos de Manin
El diámetro de mecanizado más grande	mm	120
El módulo de procesamiento más grande	m	2.5
Daimeter de la superficie de trabajo	mm	110
El cortador de diámetro más grande	mm	80
La longitud de la herramienta más grande	mm	90
El uso de especificaciones de la barra de herramientas	mm	13/16
Las especificaciones del husillo del husillo		Bt30
Velocidad del eje de la placa más alta	rpm	3000
Eje de pieza de trabajo de la velocidad más alta	rpm	440
X viaje	mm	105
Y viaje	mm	80
Z viaje	mm	300
Ángulo de la pieza de trabajo	°	± 45 °
Axis X Máxima Velocidad de movimiento rápido	mm	5000
Axis y velocidad máxima de movimiento rápido	mm	2000
Axis z máxima velocidad de movimiento rápido	mm	5000
La potencia total de la máquina eléctrica	KW	18
Tamaño de apariencia de la máquina herramienta	mm	222020202020
Peso de la máquina	kg	alrededor de 4600
