Serie G G500 CNC Gear Machine con corte húmedo

Máquina de tope vertical CNC universal con 6 ejes para mayor precisión, utilizando el método de propagación para mecanizar engranajes espolones, engranajes helicoidales y poleas de correa de distribución, etc. El diseño de la máquina de bobina CNC totalmente automática incluye un eje aposurador y una mesa móvil.

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Descripción del Producto

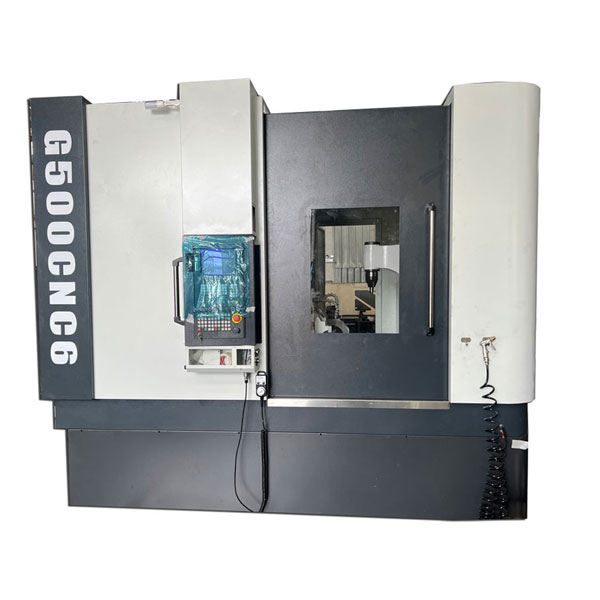

G500-CNC-Hobbing

Máquina de pasatiempos de engranaje G500

La máquina de topo de engranajes CNC vertical G500 con el sistema de Siemens para el corte horizontal/biselado es una máquina CNC universal que tiene 6 ejes diferentes, y está diseñado para usarse con el método de extender con el propósito de mecanizar espolas, cortes helicoidales y poleas de la correa de tiempo, entre otras cosas.

El diseño completo de la máquina de placas CNC CNC incluye un eje apasionante y una mesa móvil.

Exportaciones a Europa: Bélgica, Países Bajos, Rusia, Bielorrusia

Drive del sistema Siemens;

G500

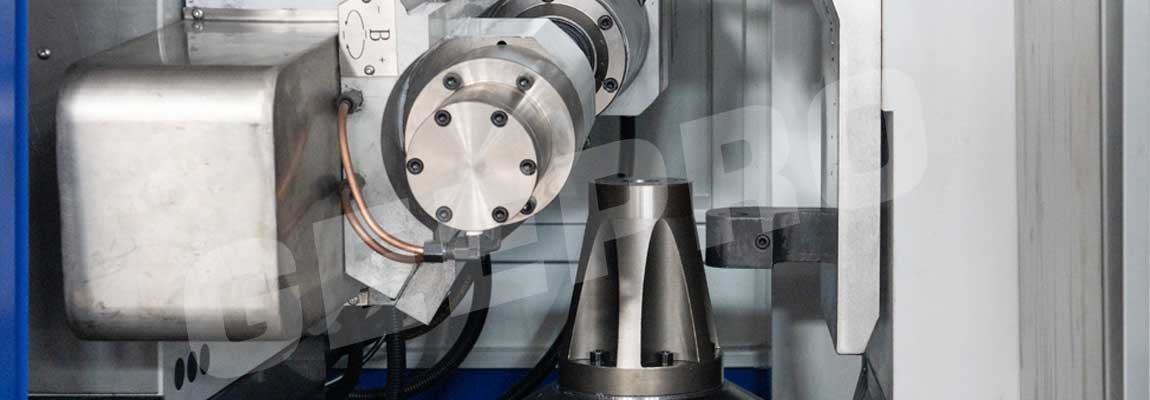

La mesa está equipada con un cilindro hidráulico que mueve el eje apobíneo, y un tornillo de bola está debajo de la guía para facilitar el movimiento. Para utilizar toda la longitud del mecanismo de corte del gusano, se proporciona un movimiento cíclico alrededor del eje. Esto se logra con la ayuda del control numérico de Siemens; Un transportador de chip también está presente; Un controlador programable, panel de operador y un dispositivo de carga y descarga están presentes. Para personalizar una máquina de acoplamiento engranada, los clientes deben suministrar el número de módulo, el diámetro de mecanizado, la altura del diente/ profundidad del diente, y es mejor tener un dibujo, nuestros expertos técnicos pueden proporcionar la descripción correcta del producto.
Para personalizar una máquina de topo de Gear, los clientes deben proporcionar el número de módulo, el diámetro de mecanizado, la altura del diente/profundidad del diente, es mejor tener un dibujo, nuestros ingenieros técnicos pueden proporcionar el modelo de producto con mayor precisión.

G500-CNC-Hobbing

El módulo de procesamiento más grande	Minnesota	10
El diámetro de mecanizado más grande	mm	500
Ángulo de inclinación del descanso para la herramienta	teg	45L/R
Accidente cerebrovascular axial	mm	300
Velocidad máxima del eje de la pieza de trabajo	rpm	80
Velocidad máxima del eje de hobs	rpm	650
Distancia desde el centro de hob al centro de trabajo de trabajo	mm	40-360
Potencia total	KW	62
Diámetro máximo de la placa ∗ Longitud	mm	180 ∗ 260
Especificación de la barra de herramientas	mm	27.32.40.50
tamaño	mm	3270 × 2810 × 3010
Peso total de la máquina herramienta	Kg	11500

Equipo estándar	Opción
Sistema hidráulico	Unidad de sistema Siemens
Aire acondicionado	Dispositivo de configuración de herramienta secundaria de precisión
Caja de herramientas, herramientas de ajuste	Colector de niebla de petróleo
Martillos de goma	Dispositivo automático de carga y descarga
Almohadillas antivibraciones de la máquina herramienta	Accesorios y herramientas
Transportador de chips (magnético o raspador)	Dispositivo de microcolubricación refrigerada por aire en seco
Conjunto de cilindro de sujeción hidráulica
Cortar tanque de aceite (con bomba)
Llave de Allen
Coleccionista de chips
Setter de herramientas
