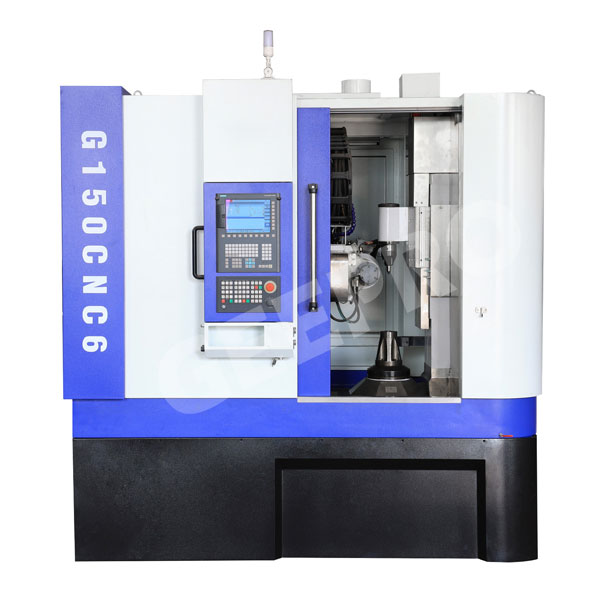

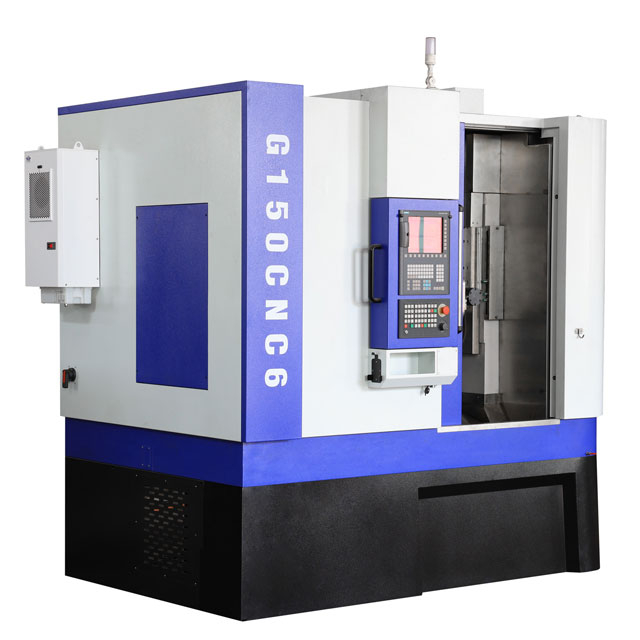

Máquina de corte de engranajes CNC vertical G150 con sistema Siemens

G150 es una pequeña máquina en la gama de la máquina de acoplamiento vertical de engranajes, adecuado para hacer una producción de engranajes en miniatura y pequeñas por lotes. Con un alto grado de automatización, las máquinas de intervalos CNC de 6 ejes demuestran competitividad y flexibilidad en el campo de la ingeniería de precisión y la fabricación de alta gama.

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Descripción del Producto

La máquina de acoplamiento CNC de 6 ejes es capaz de lograr una precisión de posicionamiento relativamente alta y repetibilidad en el mecanizado de cambios de contornos complejos a través del control de enlace de múltiples eje, que es adecuado para fabricar engranajes de alta precisión, como el grado 7 en el estándar ISO, para cumplir con los requisitos estrictos en los campos de la maquinaria de precisión, el aeropacio y así.

Exportaciones a Europa: Bélgica, Países Bajos, Rusia, Bielorrusia

Drive del sistema Siemens;

espalda de engranaje

1. Equipado con un sistema CNC avanzado , puede monitorear el proceso de mecanizado en tiempo real y hacer ajustes dinámicos, como la compensación de desgaste de la herramienta, etc., para garantizar que se mantenga un nivel estable de precisión durante todo el proceso de mecanizado.

2. El diseño de 6 ejes no solo se limita a engranajes rectos y helicoidales tradicionales, sino que también puede procesar eficientemente engranajes no estándar y con forma, como engranajes faciales helicoidales dobles, engranajes biselos , etc., que amplía el alcance del mecanizado y las áreas de aplicación.

3. La operación altamente automatizada reduce la intervención manual y mejora la eficiencia de producción, al tiempo que respalda el procesamiento por lotes y la personalización de una sola pieza para adaptarse a las necesidades de producción diversificadas.

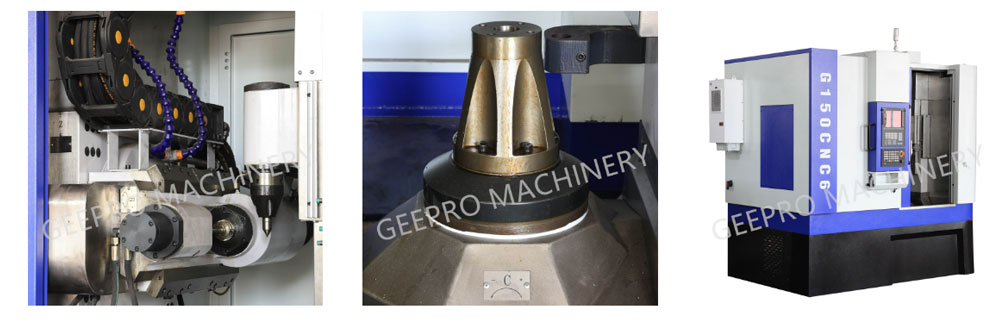

máquina de cortar en marcha

G150 Los principales parámetros técnicos
El módulo de procesamiento más grande	Minnesota	4
El diámetro de mecanizado más grande	mm	160
Ángulo de inclinación del descanso para la herramienta	teg	45L/R
Accidente cerebrovascular axial	mm	300
Velocidad máxima del eje de la pieza de trabajo	rpm	410
Velocidad máxima del eje de hobs	rpm	2600
Distancia desde el centro de hob al centro de trabajo de trabajo	mm	20-155
Potencia total	KW	22
Diámetro máximo de la placa ∗ Longitud	mm	100 ∗ 120
Especificación de la barra de herramientas	mm	13.16.22
Tamaño de apariencia de la máquina herramienta	mm	2675 × 2550 × 2460
Peso total de la máquina herramienta	Kg	7200
