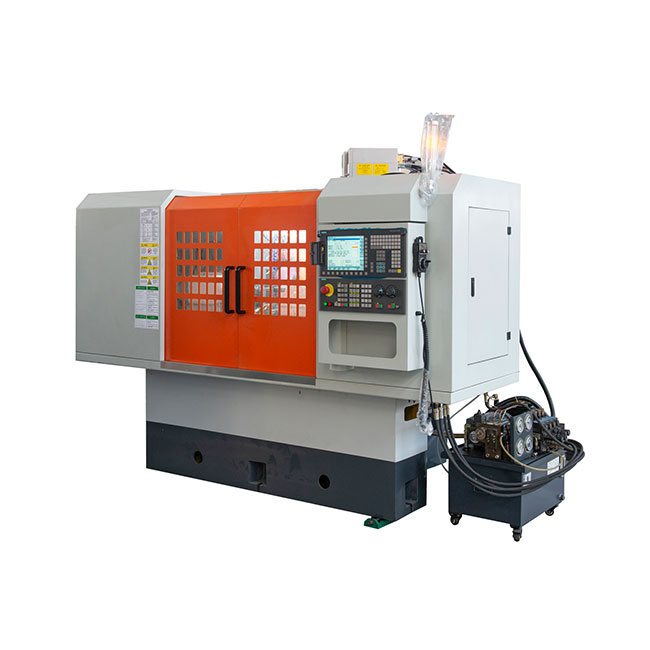

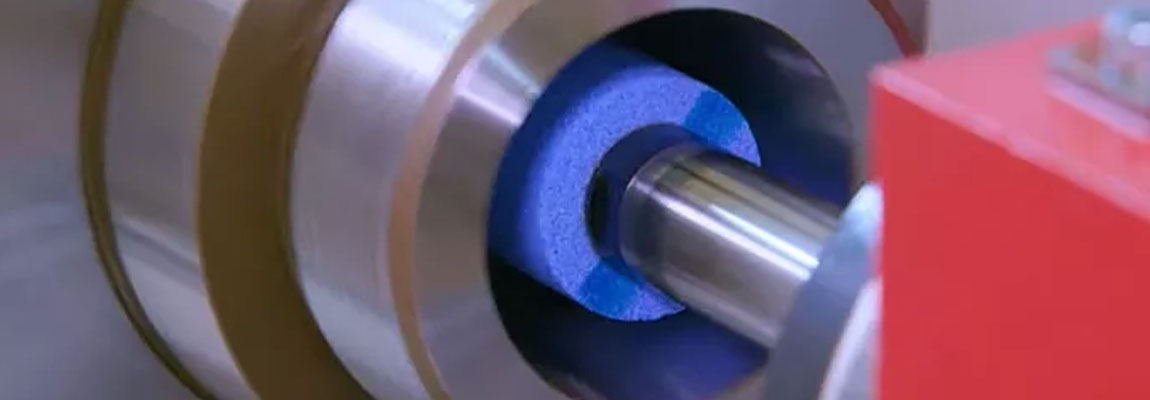

El sistema avanzado de control CNC puede controlar con precisión la alimentación, la velocidad y la posición de la rueda de molienda para lograr el control de los parámetros a nivel de micras de parámetros, como el diámetro de la pieza de trabajo, la redondez, la coaxialidad, etc., para satisfacer las necesidades de fabricación de piezas de alta precisión. Aplicable a todo tipo de acero, hierro fundido, materiales metálicos no ferrosos hechos de ejes, bujes, discos y otras partes de la molienda de precisión de los agujeros internos, incluidos, entre otros, agujeros cilíndricos, agujeros cónicos, agujeros ciegos, agujeros de paso, etc., se usan ampliamente en partes automotrices, industria de los rodamientos, componentes hidráulicos, partes aeropacias y otros pisos.
Equipada con funciones de programación automática y auto-compensación, la máquina puede adaptarse de manera flexible a las tareas de molienda de varios contornos de orificio complejos y completar automáticamente el ciclo de molienda de acuerdo con los procedimientos preestablecidos, lo que mejora significativamente la eficiencia de producción. Mientras tanto, también está equipado con un sistema de inspección en línea para monitorear los cambios dimensionales durante el proceso de molienda en tiempo real para garantizar la calidad del procesamiento.
El diseño del escudo completamente cerrado no solo garantiza la seguridad y la limpieza del entorno laboral, sino que también reduce efectivamente el impacto de la vibración, el polvo y otros factores en la precisión de la rectificación, lo que permite a la máquina herramienta mantener una operación estable y confiable a largo plazo bajo el entorno de trabajo duro. La configuración modular y la personalización se llevan a cabo de acuerdo con los diferentes requisitos de proceso de los usuarios, como el sistema de enfriamiento, el dispositivo de carga y descarga automática, el sistema de medición automática, etc., para cumplir con los requisitos de producción diversificados.
| Modelo de máquinas herramientas | GK250 | |
| El rango de diámetro de molienda del agujero (mm) | 100-500 | |
| Profundidad de molienda máxima (mm) | 500 | |
| Diámetro de oscilación de la pieza de trabajo (mm) | Dentro del caparazón (mm) | 510 |
| Fuera del caparazón (mm) | 720 | |
| La carrera máxima de la diapositiva de alimentación (mm) | 200 | |
| El golpe máximo de Workbench (mm) | 730 | |
| Ángulo de rotación máximo de la cabeza en espuma (°) | 30 ° | |
| Velocidad de rotación de la pieza de trabajo (R/min) | Regulación de velocidad sin pasos de 30-500 | |
| Velocidad giratoria de la rueda de molienda (R/min) | 2000-10000 (regulación de velocidad sin pasos) | |
| Potencia motora de la pieza de trabajo (KW) | 4 | |
| Energía del motor de la rueda de molienda (KW) | 5.5 | |
| Energía del motor del servomotor del eje X (KW) | 2 | |
| Energía del motor del servomotor del eje Z (KW) | 4 | |
| La potencia del motor de presión de aceite (KW) | 0.55 | |
| Energía del motor de enfriamiento (KW) | 0.09 × 2 | |
| Potencia nominal (KW) | 17.8 | |
| Velocidad máxima del banco de trabajo m/min | 6 | |
| Velocidad de molienda m/min | 0-4 | |
| Velocidad de alimentación de la rueda de molienda m/min | 5 | |
| Resolución mínima del eje X mm | 0.001 | |
| Resolución mínima del eje z (mm) | 0.001 | |
| Capacidad de carga máxima de pieza de trabajo (kg) | 300 | |
| Flujo de la bomba de enfriamiento (L/min) | 30 | |
| La presión del sistema hidráulico (MPA) | 0.4 | |
| Flujo de la bomba de aceite (L/min) | 25 | |
| El peso de las máquinas herramientas (kg) | 5600 | |
| Dimensión general de la máquina (mm) | 4000 × 1900 × 2000 | |
| Ronda del agujero interno (um) | 3 | |
| Precisión de mecanizado | Cilindricidad del agujero interno (um) | 5 |
| Rugosidad de la superficie del agujero interno (um) | RA0.63 | |
| Rugosidad de la cara final (um) | RA0.8 | |
