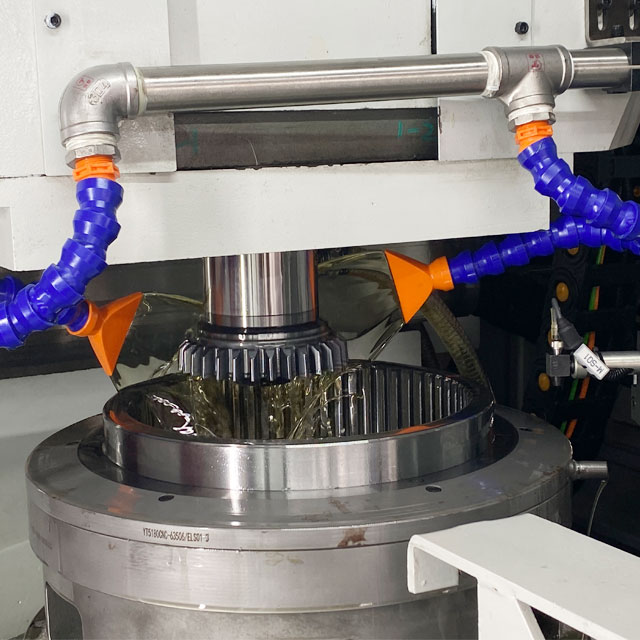

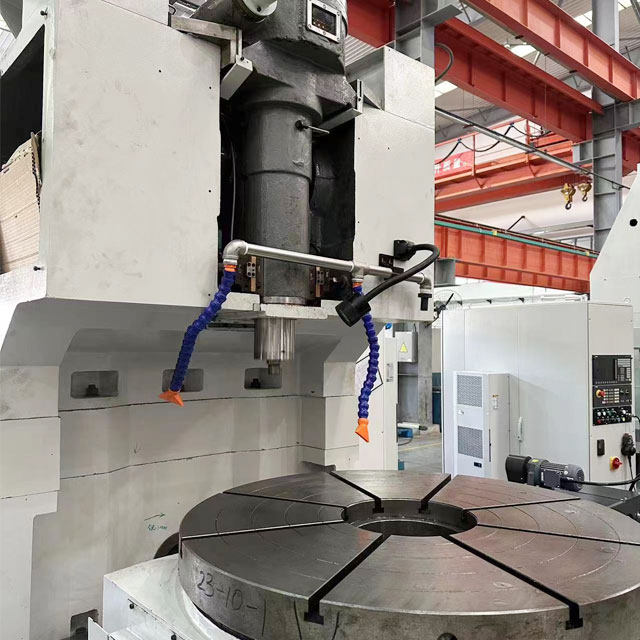

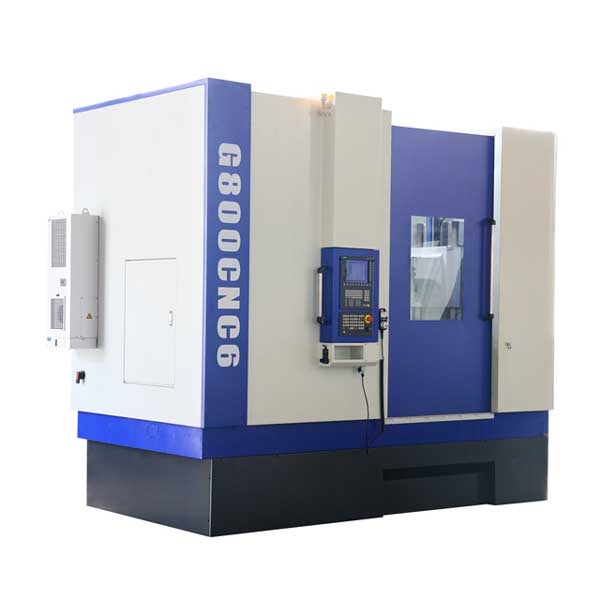

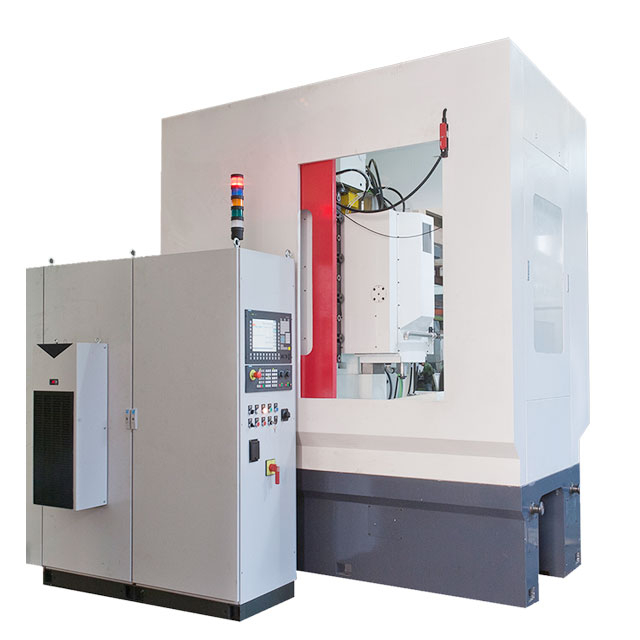

Máquina Shaper Shaper con forma de engranaje CNC con 8 ejes y 5 enlaces

La máquina de conformación de engranajes CNC utiliza el movimiento de corte recíproco hacia arriba y hacia abajo del shaper de engranajes y el relativo rodar con la pieza de trabajo para lograr, por ejemplo, engranajes de disco de dientes rectos cilíndricos, engranajes múltiples, engranajes internos y externos y engranajes sectoriales, etc.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del Producto

máquina de formación de engranajes CNC

La máquina es una máquina de modelado CNC de ocho ejes y cinco ejes con las siguientes características:

Equipado con un sistema de guía helicoidal electrónico, que permite el mecanizado de engranajes helicoidales sin la necesidad de instalar guías helicoidales especiales.

La diapositiva portadora de herramientas tiene una función de elevación, que es especialmente adecuada para el mecanizado eficiente de engranajes duplicados con el mismo módulo pero diferentes números de dientes en condiciones de sujeción única.

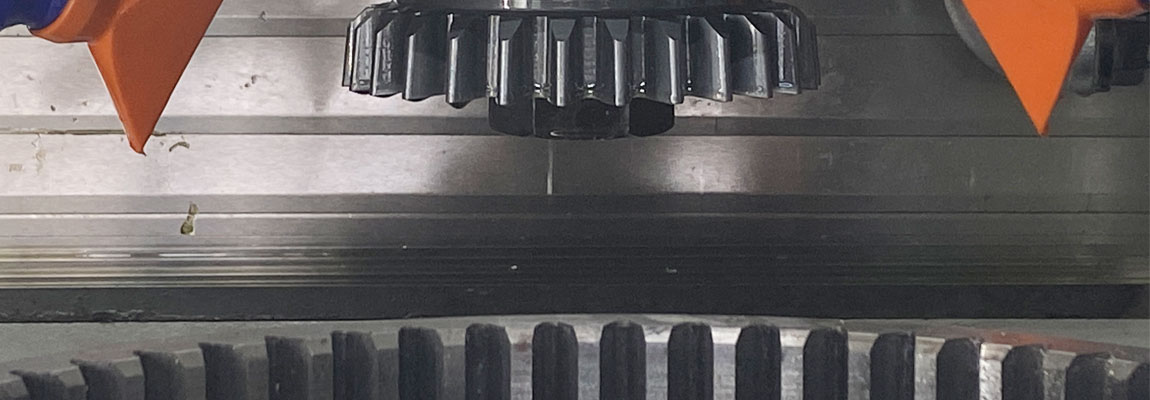

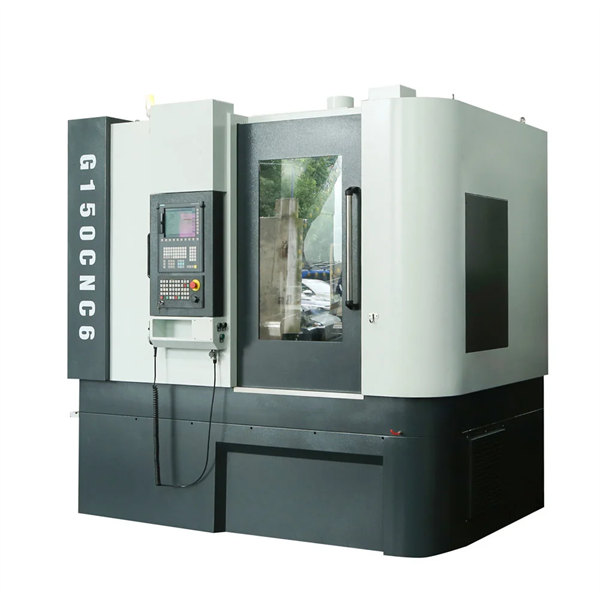

CNC-Gar-Garing-Machine

Características

La mesa de swing CNC está diseñada para admitir no solo el mecanizado de pequeños engranajes cónicos, sino también la fabricación de engranajes con requisitos especiales de orientación de dientes.

Producción eficiente.

El portador de herramientas de la máquina está diseñado con guías hidrostáticos y cojinetes hidrostáticos para garantizar que pueda adaptarse a las operaciones de carrera de alta velocidad hasta una velocidad de carrera máxima de 2,500 golpes por minuto.

El lecho está hecho de hierro fundido gris de alta densidad con un diseño de construcción de doble pared que garantiza una excelente estabilidad térmica de las piezas base.

Detalles

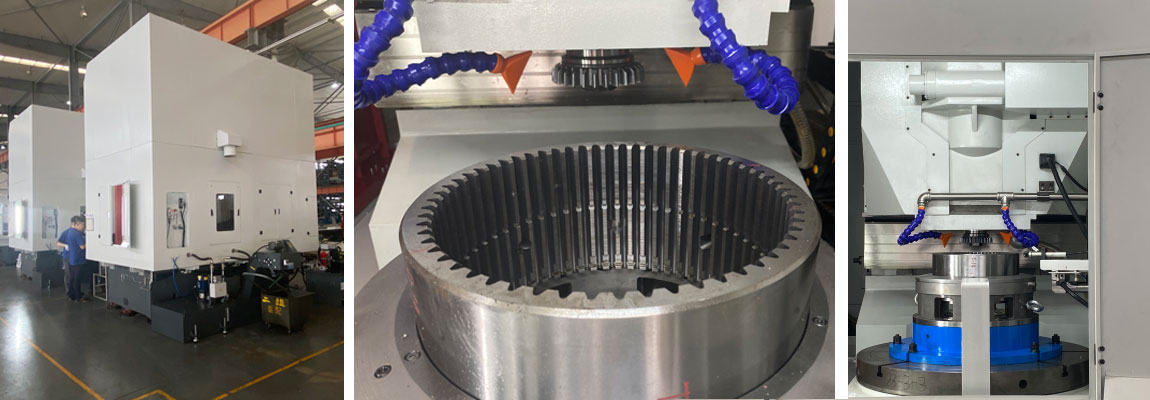

engranaje

parámetro

Elementos		unidad	parámetros
Max. Diámetro de la pieza de trabajo	equipo externo	mm	200
	Engranaje interno (máx. 400)		Cortador de 60+D
Max. módulo		mm	6
Máx.		mm	70
Max. ancho del diente		mm	60
Número de golpes de husillo (sin paso)		str/min	400-2500
Diámetro del husillo		mm	85
Distancia desde la superficie de montaje de la herramienta hasta la superficie de la mesa		mm	58-328
Distancia desde la línea central de herramientas a la línea central de la mesa		mm	-230
Diámetro de la superficie de la mesa		mm	200
Diámetro de diámetro del huso de la mesa		mm	75
Ángulo de balanceo de la mesa		°	± 10
Alimentamiento radial de la posición del huso de herramienta más alta		mm	> 0.5
Alimento radial de la columna (regulación de velocidad sin pasos)		mm/str	0.001
Velocidad radial de la columna		mm/min	2000
Velocidad de rotación máxima cuando la mesa funciona rápidamente		rpm	10.4
Longitud del trazo de la diapositiva del soporte de herramientas		mm	200
Potencia de máquina total		KW	50
Dimensiones de la máquina (LXWXH)		mm	3305x2680x2800
Peso total de la máquina		kg	alrededor de 10000

máquinas de engranajes

Hay varios tipos de máquinas que se pueden combinar con máquinas de modelado CNC para formar una solución completa y perfecta:

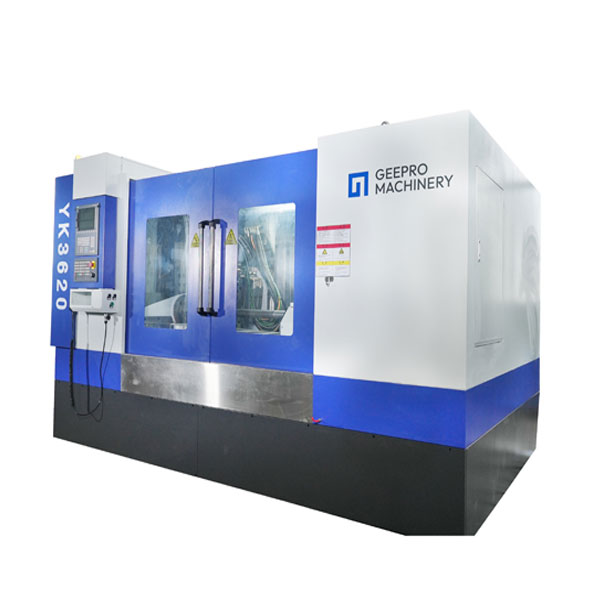

CNC Gear Hobbing Máquinas

Las máquinas de pasatiempos de engranaje son adecuadas para la producción en masa de engranajes cilíndricos externos, complementando las máquinas de forma de engranajes para cubrir diferentes tipos de necesidades de procesamiento de engranajes.

Máquina de afeitar de engranajes CNC:

Corrección de la forma del diente y acabado de la superficie después de la inserción del engranaje o la intervinencia;

Máquina de molienda de engranajes CNC:

Adecuado para engranajes que requieren precisión extremadamente alta y rugosidad de la superficie, como engranajes en cajas de cambios de automóviles y componentes clave en maquinaria de precisión.

Centro de mecanizado de enlace de 5 ejes:

Muy efectivo en el mecanizado de la estructura compleja del cuerpo de la caja de engranajes, el eje de engranajes y otros componentes, con máquinas de estudios profesionales, para lograr un procesamiento único desde el producto en blanco hasta el producto terminado.

Sistema de carga y descarga automática:

Realice el procesamiento automático completo de materias primas a productos terminados, reduzca la intervención manual y mejore la eficiencia de producción.
