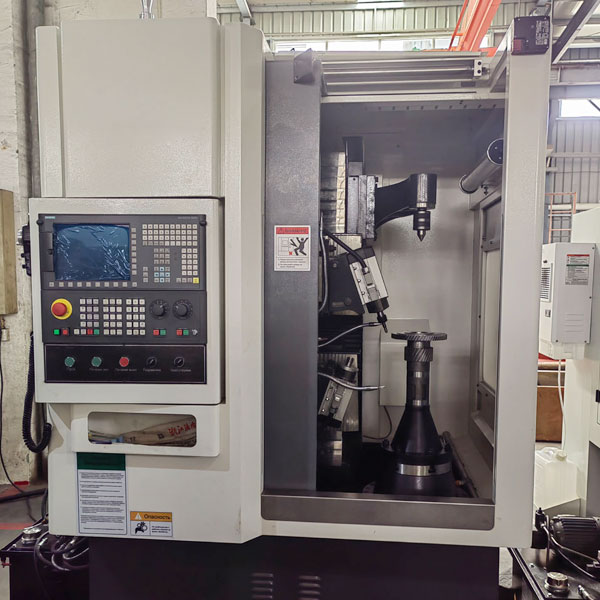

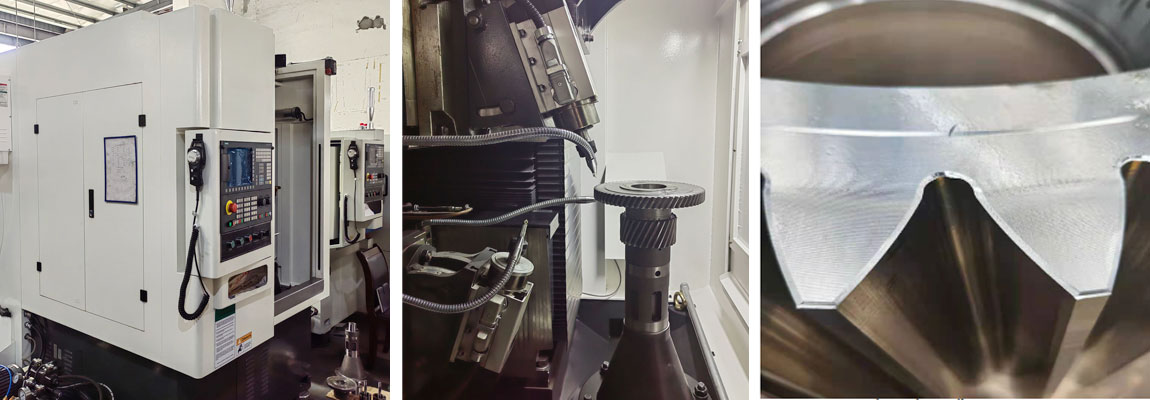

La función central de la máquina de chaflán de engranajes CNC es chafliar con precisión la parte raíz de los engranajes para eliminar las rebabas, reducir la concentración de tensión y mejorar la resistencia de la fatiga y la vida útil de los engranajes.
Es adecuado para diferentes tipos y especificaciones de engranajes, incluidos, entre otros, los dientes rectos, los dientes helicoidales, los dientes curvos, los dientes de bisel, etc., y también es capaz de acompañar los engranajes hechos de diferentes materiales (por ejemplo, hierro fundido, acero, aluminio, etc.).
Equipado con un sistema automático de carga y descarga, puede realizar una carga automática, posicionamiento, procesamiento y descarga de piezas de trabajo, lo que mejora en gran medida la eficiencia y la consistencia de producción, y reduce la intensidad de mano de obra manual.
Algunas máquinas de colgadura CNC de alto grado también están equipadas con la función de detección en línea, que puede monitorear la calidad de bisuga en tiempo real durante el proceso de mecanizado y corregir los parámetros de mecanizado de manera oportuna de acuerdo con los resultados de detección, para garantizar la calidad de los productos.
Los usuarios pueden escribir o llamar a los procedimientos de procesamiento existentes de acuerdo con los dibujos de engranajes y los requisitos técnicos para lograr un inicio de una clave, simplificar el proceso y mejorar la flexibilidad de producción.

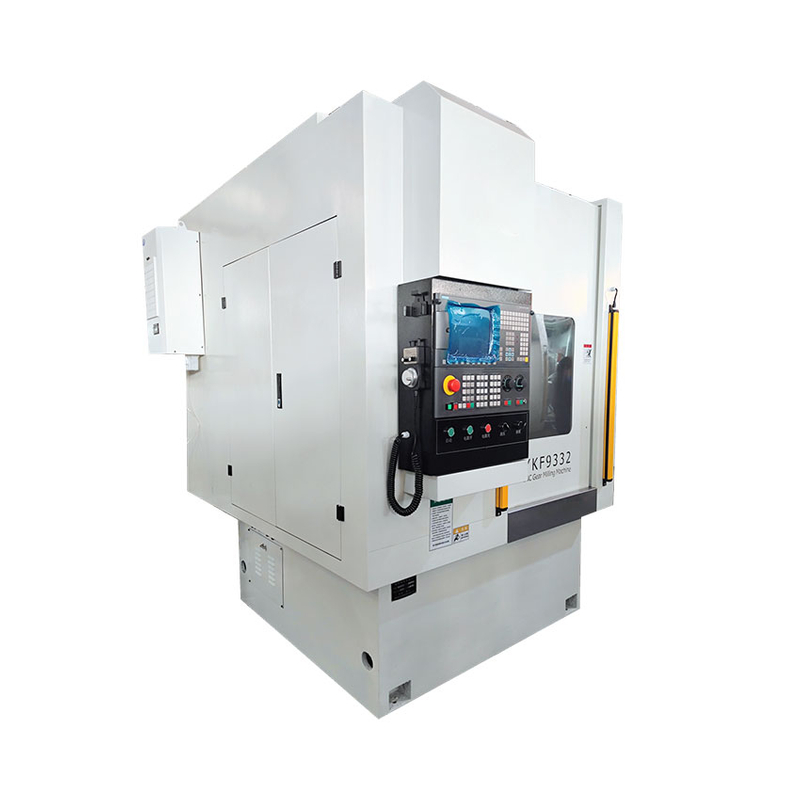

Modelo | YKF9325/32L (económico) | YKF9335 (tipo estándar) | |
| Objeto de procesamiento | equipo cilíndrico | Dientes de disco/dientes del eje (contrapista opcional) | Dientes de disco/dientes del eje (contrapista opcional) |
| Engranaje mecanizado | 20-250/320 mm (círculo exterior) | 20-350 mm (círculo exterior) | |
| Módulos | 1-10 mm | 1-15 mm | |
| Ángulo hélice | ± 30 ° | ± 45 ° | |
| Ancho de chaflán | 0.2-2 mm | 0.2-2 mm | |
| Ángulo de chaflán | Ángulo del plano del chip izquierdo y derecho | ||
| Altura del grosor del diente | 350 mm | 450 mm | |
| Orificio de referencia del husillo | Φ90h7 | Φ90h7 | |
| Orificio de referencia del eje del cortador de borde de fresado | Φ12h7 | Φ12h7 | |
| eje de herramienta eje motorizado | Potencia/velocidad | 1.5kW/5000-24000RPM | 1.5kW/5000-24000RPM |
| Banco de trabajo carga máxima | 50/300 kg | 70/300 kg | |
| Velocidad máxima de la mesa | Potencia/velocidad | 10 rpm | 10 rpm |
| Motor hidráulico | 0.75kw/0-1450rpm | 0.75kw/0-1450rpm | |
| Potencia total | 12kw | 13kw | |
| Peso total | Aproximadamente 3T | Alrededor de 3.5t | |
| Dimensions | (LXWXH) | (Alrededor) 1250x1850x2000 mm | (Alrededor) 1650x1950x2150 mm |

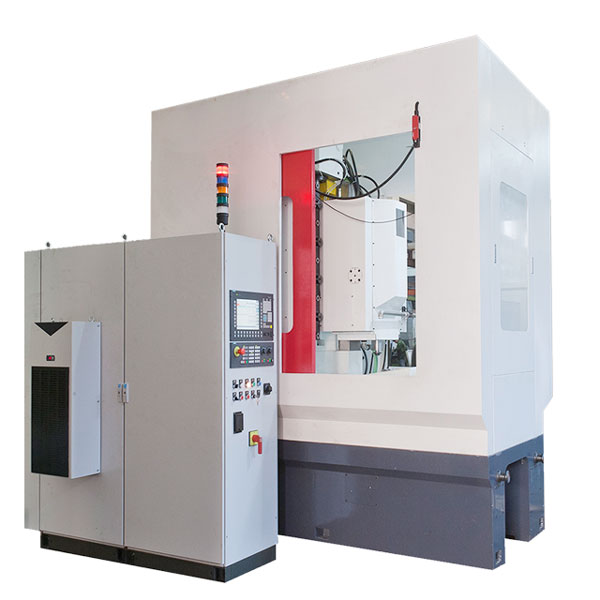

máquina de moldeo de engranajes

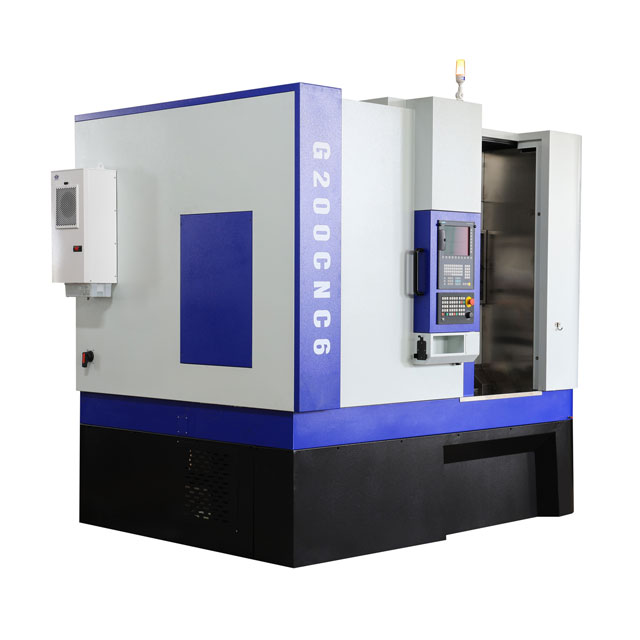

G200 Gear Hobber

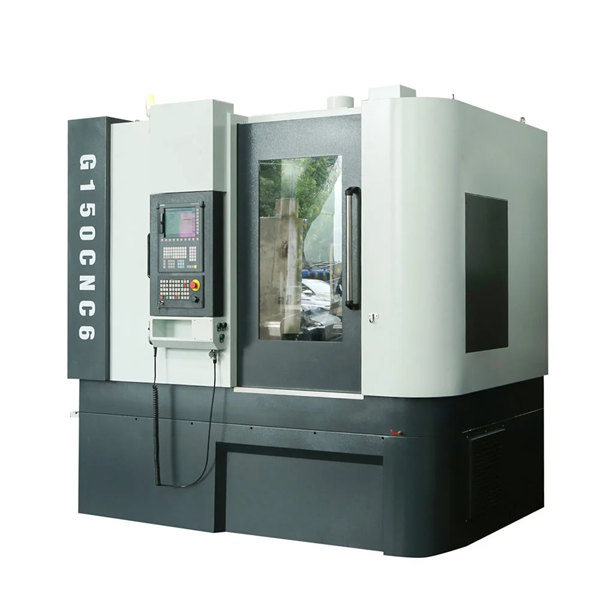

Máquina de pasatiempos de engranaje G150
