Proceso de rectificadora externa automática cnc.

Automatización de Rectificadoras externas CNC

En el campo del mecanizado de precisión las rectificadoras exteriores desempeñan un papel decisivo. Con los avances en la tecnología y las crecientes demandas de mayor precisión en la fabricación, las rectificadoras externas CNC automatizadas se han convertido en equipos clave en las fábricas modernas para lograr una producción de alta eficiencia y calidad.

Descripción general de las rectificadoras exteriores

Una rectificadora exterior es un tipo de máquina herramienta que se utiliza para procesar las superficies exteriores de las piezas de trabajo. Principalmente logra la eliminación de material a través de una muela abrasiva que gira rápidamente para cumplir con la precisión dimensional y el acabado superficial requeridos. Estas máquinas, llamadas esencialmente así por su husillo rectificador cilíndrico, están controladas por un sistema de control numérico por computadora (CNC). Las operaciones de rectificado realizadas en una rectificadora externa CNC implican una preprogramación en una computadora, luego de la cual el sistema CNC emite una serie de comandos para ejecutar la operación. Este proceso de programación se conoce como CAD, que significa Diseño Asistido por Computadora.

Componentes funcionales de rectificadoras externas

Sistema de control: Utilizando sistemas CNC avanzados que controlan con precisión la posición y velocidad de la muela, asegurando estabilidad y repetibilidad durante el proceso de mecanizado.

Husillo de muela abrasiva: Responsable de soportar y conducir la muela a altas velocidades; su velocidad de rotación y potencia de salida impactan directamente el rendimiento del rectificado.

Mesa de trabajo: Se utiliza para asegurar la pieza de trabajo que se está mecanizando; algunos modelos cuentan con dispositivos automáticos de carga y descarga para mejorar la productividad.

Sistema de Medición: Equipado con instrumentos de medición incorporados o externos, como distanciómetros láser o sondas de contacto, para monitorear las dimensiones en tiempo real, garantizando la calidad del producto.

Sistema de enfriamiento: Proporciona el spray refrigerante necesario para reducir el calor generado durante el rectificado, extendiendo la vida útil de la herramienta y evitando la deformación de la pieza de trabajo.

Sistema de eliminación de virutas: Recoge y procesa eficazmente las virutas de desecho producidas durante el rectificado para mantener un entorno de trabajo limpio.

Rectificado externo con alimentación recta versus alimentación angular

Rectificado de avance recto: en este modo, la muela se mueve en línea recta a lo largo del eje de la pieza de trabajo, lo que es adecuado para el rectificado uniforme de áreas grandes de componentes de eje largo. Sus ventajas incluyen facilidad de programación y simplicidad de operación, lo que lo hace ideal para la producción en masa.

Limitaciones:

No apto para formas complejas: si la superficie de la pieza de trabajo tiene secciones no circulares u otras geometrías complejas, lograr resultados óptimos con el rectificado de avance recto puede ser un desafío.

Posibles marcas de vibración: bajo ciertas condiciones, especialmente cuando se manipulan materiales más blandos o formas irregulares, las vibraciones pueden dejar marcas que afecten el acabado de la superficie.

Rectificado de alimentación angular (también conocido como rectificado por inmersión): la muela abrasiva ingresa en ángulo con respecto al eje de la pieza de trabajo. Este método permite completar más rápidamente el procesamiento de formas complejas, particularmente útil para piezas de trabajo con escalones o secciones no circulares. Además, el rectificado de avance angular mejora el acabado de la superficie debido a que las fuerzas de corte se distribuyen de manera más uniforme.

Limitaciones:

Mayor tiempo de procesamiento: en comparación con el rectificado con avance recto, el rectificado con avance angular requiere más tiempo para completar la misma cantidad de trabajo, especialmente para piezas más grandes.

Mayor complejidad de la programación: lograr una entrada angular precisa y un procesamiento de varios pasos aumenta la dificultad de la programación y el esfuerzo de depuración.

Aplicaciones:

Piezas de contornos complejos: por ejemplo, los cuellos de biela de los cigüeñales de los motores, los perfiles de las levas de los árboles de levas, etc., que a menudo contienen distintos diámetros y cambios de forma, son muy adecuados para el rectificado de avance angular.

Avances tecnológicos en rectificado externo

Desde las primeras operaciones manuales hasta los sistemas CNC altamente integrados de hoy, las rectificadoras externas han experimentado importantes innovaciones tecnológicas. Las primeras rectificadoras dependían de trabajadores calificados para los ajustes manuales, mientras que las máquinas contemporáneas dependen de la retroalimentación de los sensores y de las tecnologías CAD/CAM para lograr una mayor precisión y menores costos.

Amplia gama de aplicaciones

Las máquinas rectificadoras externas son indispensables para cumplir con los estrictos requisitos de los sistemas de transmisión de alto rendimiento en industrias como trenes de alta velocidad, vehículos de nueva energía, dispositivos médicos y grandes turbinas eólicas. Ya sean el cigüeñal y las bielas de motores de automóviles, los tubos finos de dispositivos médicos o los componentes centrales de grandes generadores eólicos, todos se benefician de los servicios de mecanizado de precisión proporcionados por las máquinas rectificadoras externas. A medida que surgen nuevos materiales y los estándares técnicos se vuelven más estrictos, la demanda de rectificadoras externas continúa creciendo.

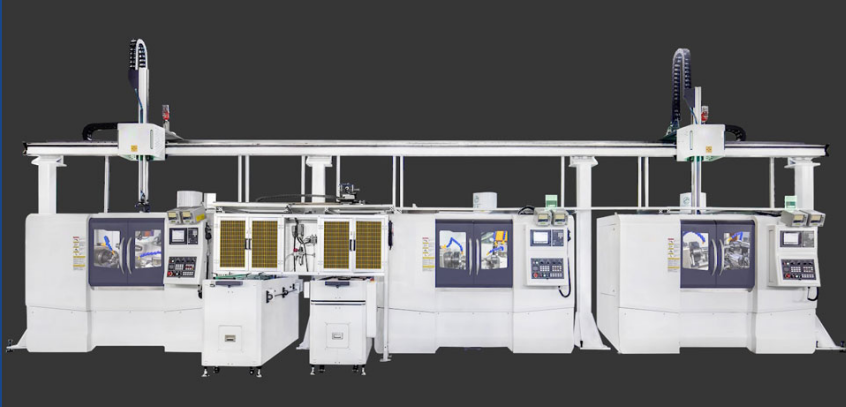

Tendencias futuras: líneas de producción automatizadas con rectificadoras externas

Con la profundización del concepto de Industria 4.0, las líneas de producción automatizadas se están convirtiendo gradualmente en un nuevo motor para la transformación y actualización industrial. Especialmente cuando las máquinas rectificadoras externas se integran en líneas automatizadas, no solo aumentan significativamente la eficiencia de la producción, sino que también permiten el monitoreo en tiempo real y el mantenimiento predictivo a través de la conectividad de datos. Equipados con sistemas de monitoreo remoto, los problemas encontrados en los sitios de los clientes se pueden abordar de forma remota. De cara al futuro, más empresas optarán por rectificadoras externas altamente automatizadas para adaptarse a los cambios y desafíos del mercado.

Conclusión

En resumen, las rectificadoras externas no sólo son componentes esenciales del procesamiento mecánico tradicional, sino también fuerzas indispensables que impulsan el desarrollo de la industria moderna. Desde funciones básicas de rectificado hasta tecnologías avanzadas integradas que ofrecen soluciones integrales, las rectificadoras externas continúan evolucionando e innovando al ritmo de los tiempos.
