| Cantidad: | |
|---|---|

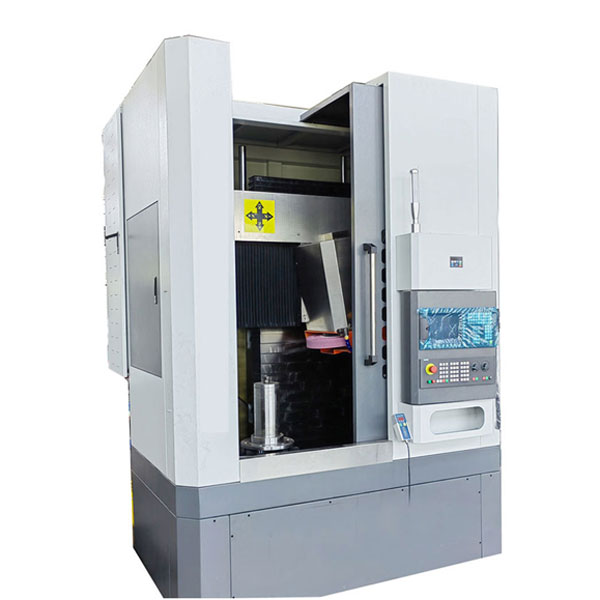

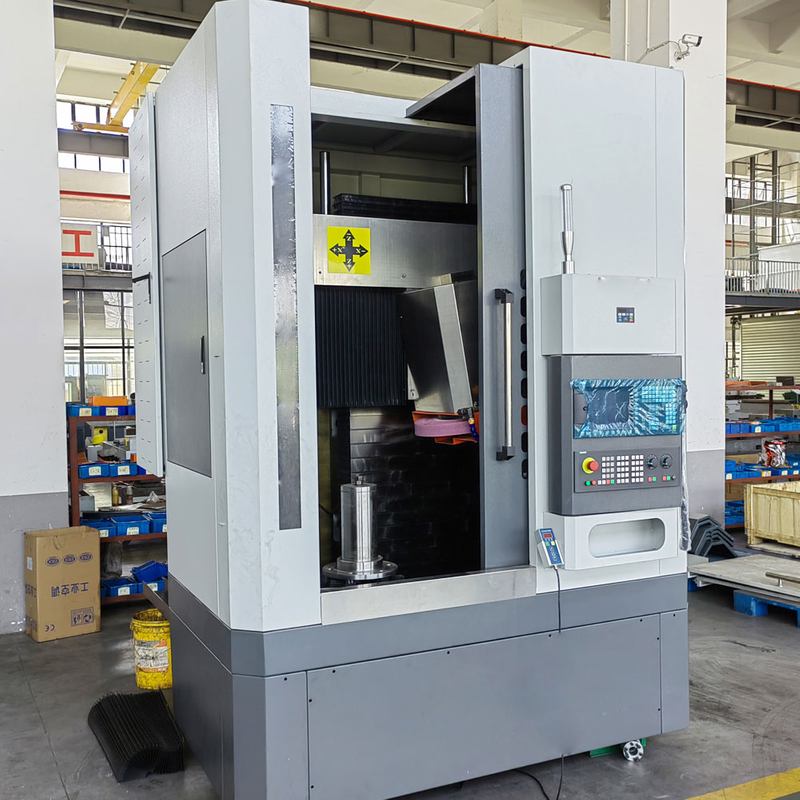

El lecho de la máquina de molienda cilíndrica vertical es de hierro fundido de alta calidad con una estructura de refuerzo interna, que no se deforma en el uso a largo plazo. Se utilizan guías hidrostáticos, y la mesa equipada con productos logra movimientos de desgaste y altamente rígidos bajo la acción de una película de aceite. La caja de operación móvil se encuentra en la parte delantera derecha de la máquina.
Max. Diámetro externo de molienda: 300 mm |
| Max. Profundidad de molienda: 400 mm |
| Max. Diámetro de Rotación de la pieza de trabajo: 500 mm |
| Rugosidad de la superficie: RA0.3 μm |
| Peso de la máquina herramienta: 8500 kg |

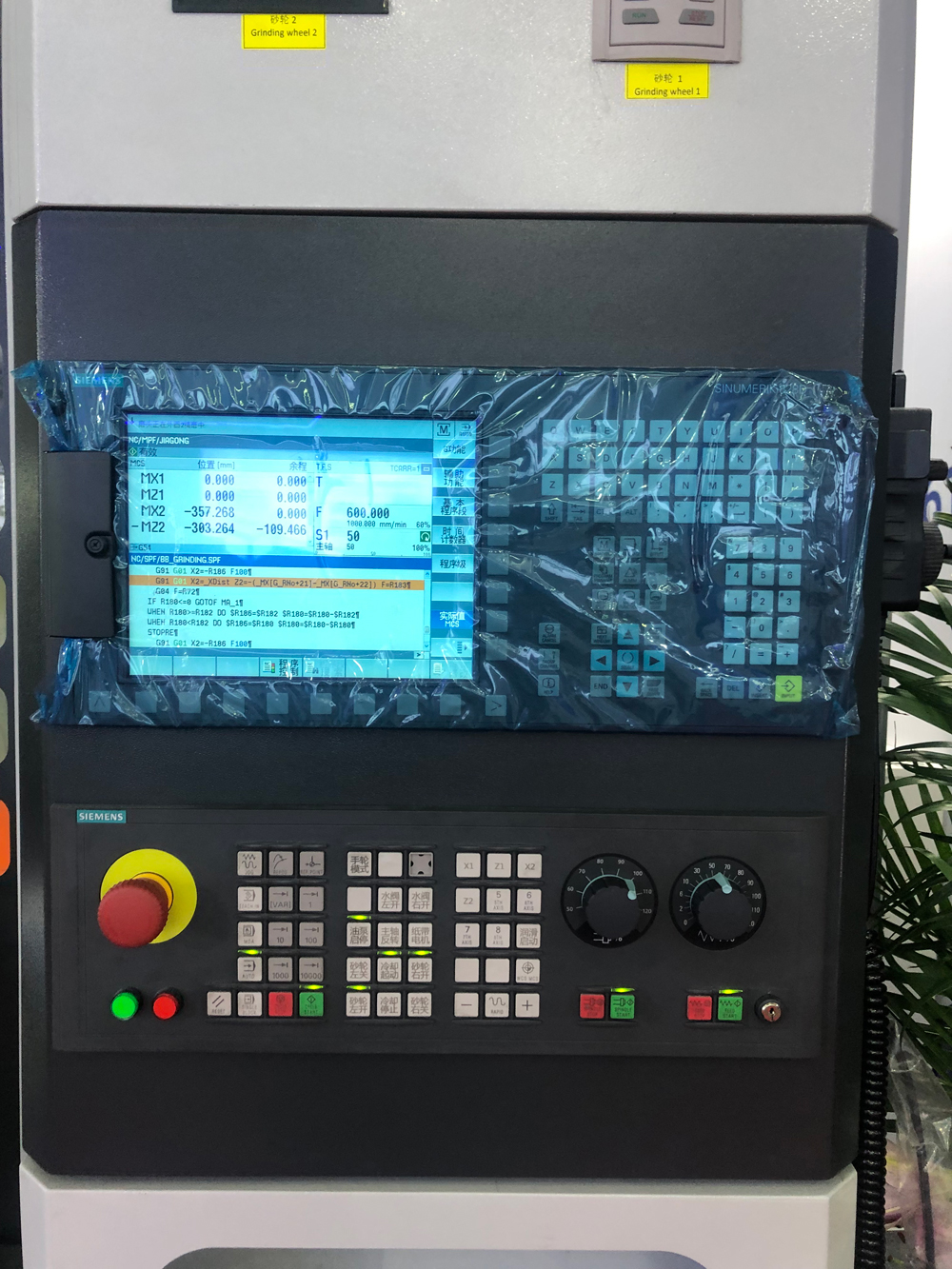

La máquina está equipada con el sistema de control Siemens, hay 2 ejes controlados por el sistema de control numérico;
Eje X: movimiento izquierdo-derecha de la rueda de molienda a lo largo de la dirección axial de la pieza de trabajo ；
Eje z: movimiento ascendente de la rueda de molienda en la dirección perpendicular al eje de la pieza de trabajo ；

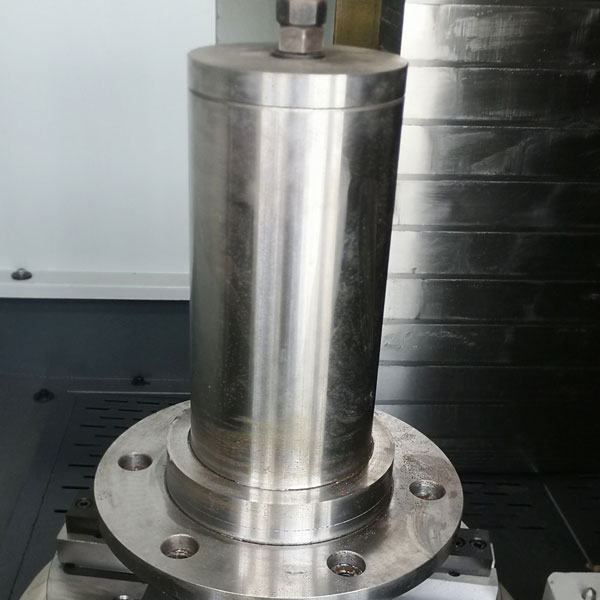

Molienda de piezas de eje
Ejes de engranaje, ejes del motor

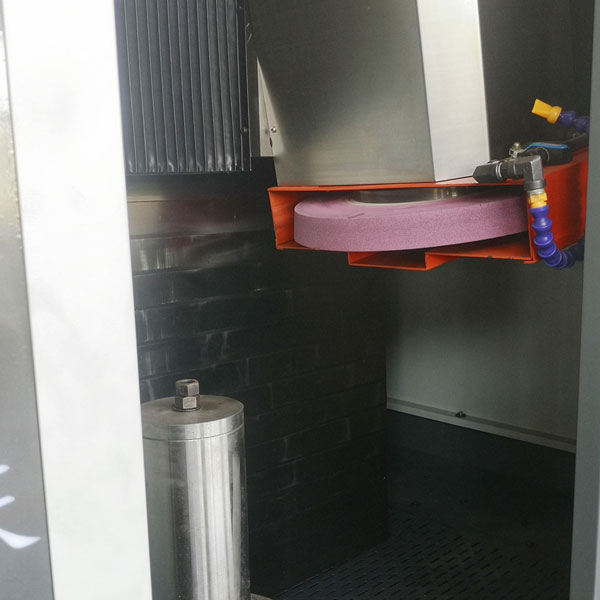

Estructura interna de la máquina

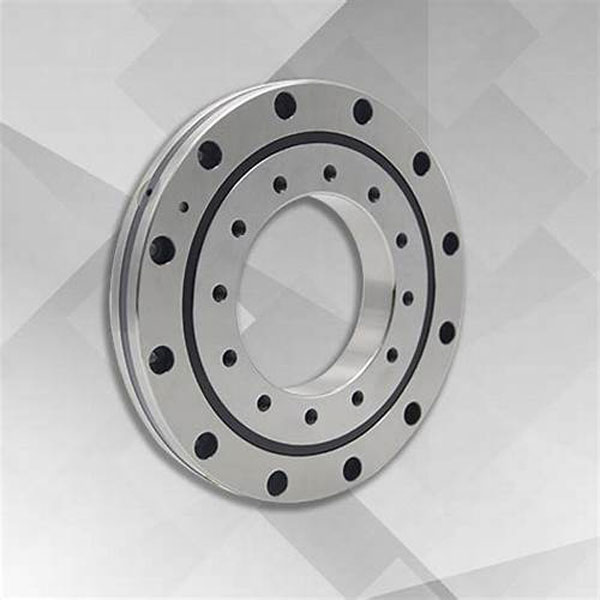

Arbusto de rodamiento, guía de arbusto
1. Piezas del eje: ejes del motor, husillos de torno, ejes de engranajes, etc., que generalmente son cuerpos giratorios largos y rectos que requieren superficies cilíndricas de alta precisión ；
2. Bujes: bujes de rodamiento, bujes guía, etc. Las máquinas de molienda cilíndrica vertical pueden manejar sus superficies cilíndricas ；
3. Finas finales y superficies planas: además de las superficies cilíndricas, las máquinas de molienda cilíndrica vertical también se pueden usar para moler las caras finales de los ejes o las superficies planas simples ；
4. Paso de trabajo cónico: capaces de procesar piezas con una forma cónica, ciertas vástagos de herramientas, partes de ajuste con tapa de los ejes de transmisión ；
Es adecuado para la fabricación de piezas en muchos campos, como instrumentos de automóviles, aviación e precisión.
R: La característica principal de la máquina de molienda cilíndrica vertical es que el huso de la rueda de molienda está dispuesto verticalmente, que es adecuado para procesar piezas de trabajo más largas o más pesadas;
El huso de la rueda de molienda horizontal está dispuesto horizontalmente, que es más adecuado para procesar piezas de trabajo cortas y complejas.
R: Sistemas de husillo de alta precisión, guías de precisión y conjuntos de rodamientos, y sistemas CNC avanzados se utilizan para garantizar la precisión del mecanizado.
R: En primer lugar, debe asegurarse de que la rueda de molienda se seleccione correctamente y se mantenga afilada; En segundo lugar, establezca los parámetros de molienda razonablemente. También es necesario garantizar un suministro de refrigerante adecuado;
Finalmente, verifique y mantenga la máquina herramienta.
