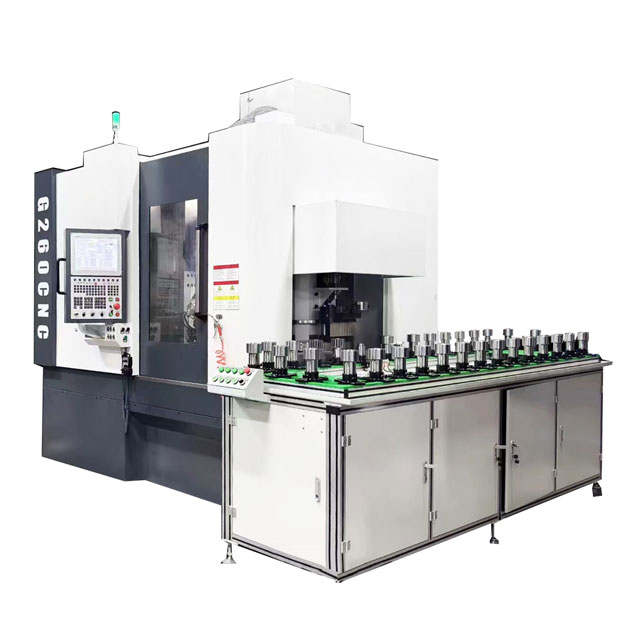

Máquina de toparra de engranaje G260 con sistema de carga y descarga automática

CNC Gear Hobbing Machine es un tipo de máquina herramienta CNC de precisión especializada en piezas de procesamiento de engranajes con un diámetro de no más de 260 mm. Este tipo de máquina herramienta adopta la tecnología CNC avanzada, que puede controlar con precisión la trayectoria de movimiento de la placa en relación con la pieza de trabajo, y realizar una bobina de alta precisión de piezas de dientes complejas como engranajes cilíndricos, engranajes helicoidales, engranajes de gusanos, engranajes de batería, así como ciertas especificaciones de shafts y brotes y bobinas.

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Descripción del Producto

G260-Hobbing-Machine

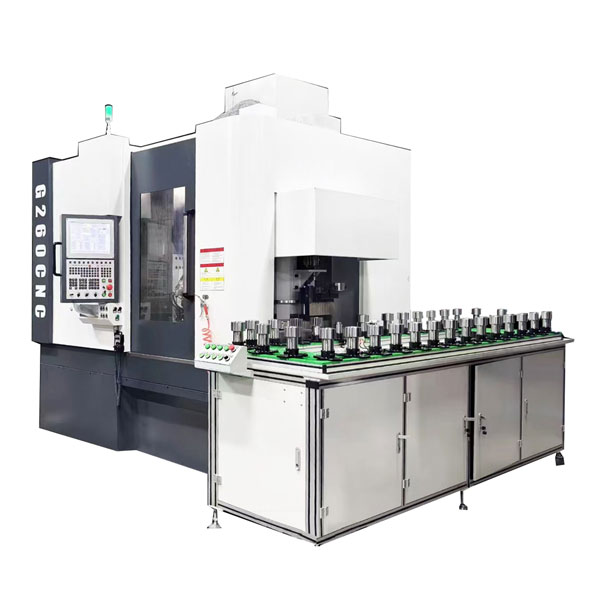

G260 Máquina paseadora con sistema de carga

Las máquinas de pasatiempos CNC Gear están equipadas con un sistema de posicionamiento de alta precisión que monitorea y ajusta la posición relativa y la velocidad entre la placa y la pieza de trabajo en tiempo real a través del sistema de control CNC, lo que garantiza que los engranajes procesados tengan precisión de perfil extremadamente alta y calidad de malejo.

Exportaciones a Europa: Bélgica, Países Bajos, Rusia, Bielorrusia

Drive del sistema Siemens;

característica

Automatización y flexibilidad

Las máquinas de hoba de Gear CNC admiten la operación programada, pueden adaptarse rápidamente a diferentes tamaños de pieza de trabajo y cambios en la forma del diente, y lograr una conversión flexible de la producción de una sola pieza a la producción de lotes pequeños, reduciendo el tiempo de preparación de cambio e intervención manual. También tiene una función autodiagnóstica, que puede llevar a cabo una advertencia de fallas para garantizar la continuidad de la producción; y puede estar equipado con dispositivos automáticos de carga y descarga para lograr un cierto grado de automatización del proceso de producción y mejorar la eficiencia general de producción.

Estabilidad y confiabilidad eficientes

Diámetro de procesamiento 260 La máquina de topo CNC Gear Greats generalmente está equipada con un accionamiento de servomotores de alto rendimiento, para lograr un impulso directo entre el huso de hob y el huso de la pieza de trabajo o la transmisión de alta precisión, para garantizar que la respuesta dinámica y la estabilidad del proceso de bobina, al mismo tiempo, buena protección cerrada y el sistema de lubricación de enfriamiento extienan la vida de servicio de la máquina herramienta y el ciclo de mantenimiento.

detalles

Parámetros de máquina de marco G260

Sujeto	Unidad	Parámetros
Max. Diámetro de la pieza de trabajo	mm	280
Max. Módulos de la pieza de trabajo	M	8
Max. Viajes axiales (eje z)	mm	280
Max. Longitud de la pieza de trabajo	mm	610
Distancia desde el centro de hob al centro de mesa	mm	25-175
Max. Viajes radiales (eje x)	mm	150
Max. Viajes tangenciales (eje y)	mm	180
Rango de número de dientes		6-600
Max. Diámetro de la placa × longitud	mm	120 × 200
Agujero de huso husillo		BT40
Diámetro de la mesa de trabajo	mm	250
Max. Ángulo rotativo del portavasos (eje A)	°	± 45 °
Distancia entre la cara del extremo del huso del centro y la superficie de la mesa	mm	0-350-650
Distancia entre Hob Center y Worktable Center	mm	190-490
Resolución de coordenadas lineales del eje CNC	mm	0.001
Resolución de coordenadas rotativas del eje CNC	°	0.001
Max. Velocidad Radial Rapid Traverse (Eje X)	mm/min	3000
Velocidad de transversal rápida axial máxima (eje z)	mm/min	3000
Velocidad rápida tangencial máxima (eje y)	mm/min	2000
Velocidad del huso nominal (eje B)	r/min	850
Velocidad de mesa de trabajo nominal (eje C)	r/min	150
Potencia total	KW	46
Peso total	Kg	Alrededor de 8000
Tamaño de la máquina (L × W × H)	mm	2960 × 3010 × 2650
