Visitas:100 Autor:Editor del sitio Hora de publicación: 2025-02-01 Origen:Sitio
En el campo de la ingeniería mecánica, la conexión es la base para la construcción de sistemas mecánicos complejos. Las roscas, los pernos y las tuercas son los sujetadores más utilizados, y su papel no puede ser ignorado. Estos componentes no solo aseguran la conexión estable entre las piezas, sino que también proporcionan una gran comodidad para el ensamblaje y el desmontaje.
El hilo es una estructura de línea espiral con protuberancias y depresiones continuas formadas en la superficie de un cilindro o cono. Se utiliza para realizar la conversión del movimiento de rotación al movimiento lineal, o como un medio de conexión, fija las piezas entrelazando con hilos coincidentes.
Los hilos se dividen en hilos externos y roscas internas:
- Hilos externos: formados en la superficie de los objetos en forma de varilla, como los pernos.
- Hilos internos: existen dentro de los agujeros, como tuercas o extremos de tubería.
- Diámetro: incluyendo diámetro mayor (diámetro máximo), diámetro menor (diámetro mínimo) y diámetro mediano (diámetro promedio).
- Pitch: la distancia entre dos dientes adyacentes a lo largo de la dirección axial.
- CLEAD: la distancia que un círculo de hilo completo avanza a lo largo del eje.
- Número de cabezas: se refiere al número de líneas espirales en el hilo.
- Nivel de precisión: diferentes niveles de precisión definidos según los estándares nacionales.
El procesamiento de hilos se refiere al proceso de hacer hilos de las especificaciones requeridas en la pieza de trabajo. Esto se puede hacer mediante una variedad de métodos, como girar, fresar, rodar, etc. Cada método tiene sus propias características y es adecuada para diferentes escenarios de aplicación.

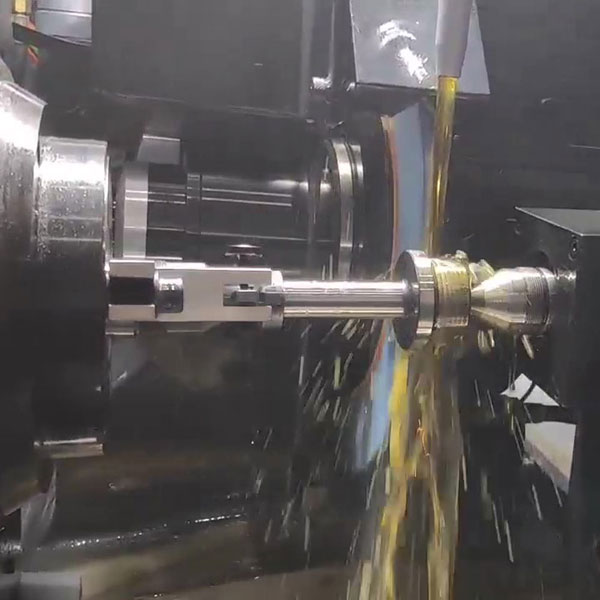

La máquina de molienda de rosca externa CNC es un dispositivo de alta precisión especialmente utilizado para el procesamiento de precisión de hilos externos en materiales con mayor dureza. Cuando se trabaja, la rueda de molienda gira y se alimenta de acuerdo con la ruta preprogramada, y la pieza de trabajo también gira a cierta velocidad, y los dos cooperan para completar la rectificación de la rosca.
1. Etapa de preparación: configure los parámetros de la máquina de molienda de rosca externa y seleccione la rueda de molienda y el refrigerante apropiados.
2. Molilla rugosa: eliminación preliminar del exceso de metal y cerca del tamaño final.
3. Molilla fina: ajuste la posición de la rueda de molienda para garantizar la precisión dimensional requerida y el acabado de la superficie.
4. Inspección y corrección: use herramientas de medición para verificar la calidad del hilo y ajustarlo según sea necesario.
- Control automatizado: use software de diseño/fabricación asistido por computadora (CAD/CAM) para controlar con precisión el proceso de mecanizado.
- Entorno de mecanizado estable: reduzca la influencia de la vibración y otros factores externos.
- Materiales de herramientas de alta calidad: use materiales de ruta de molienda con buena resistencia al desgaste y resistencia al calor.
Piezas de trabajo de aplicación de máquinas de molienda de roscas externas
Las piezas de trabajo de la máquina de molienda de rosca externa se usan ampliamente en varias partes mecánicas, como:
- Bolts: uno de los sujetadores más comunes, utilizado para conectar firmemente dos o más piezas juntas.
- Tornillo: utilizado para transmitir energía y desempeñar un papel de transmisión en equipos mecánicos.
- vástago de la válvula: un componente de la válvula que controla el flujo de fluido.
- Juntas de tubería: conecte tuberías en diferentes secciones para garantizar el sellado y la estabilidad del sistema.
Debido a su excelente rendimiento, los hilos externos pueden aparecer en casi todos los lugares que involucran conexiones mecánicas, incluidas, entre otros, la industria automotriz, la industria de la construcción, el aeroespacial, el equipo médico, etc. Se puede encontrar tanto en estructuras estáticas como en máquinas dinámicas.

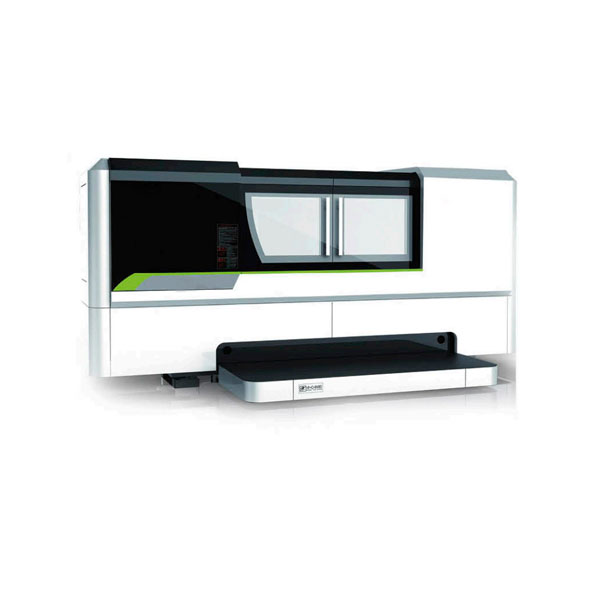

Tome la máquina de molienda de subproces externa CNC de nuestra empresa como ejemplo, precisión de trabajo
Precisión laboral
Artículo | 7140 |
tono adyacente | 0.0025 mm |
en 25 mm de largo | 0.004 mm |
en 100 mm de largo | 0.005 mm |
en 300 mm de largo | 0.008 mm |
En su totalidad | 0.011 mm |
Error de medio ángulo | ± 8 |
Aspereza del hilo | Ra0.2 μm |
La tecnología de procesamiento de hilos también está mejorando constantemente, desde la operación manual tradicional hasta el procesamiento de CNC altamente automatizado de hoy, lo que nos permite producir productos más precisos y duraderos. En el futuro, con la introducción de nuevos materiales y tecnologías, creo que este campo continuará desarrollándose.
