Columna (lecho), base: placa de acero Q235 que es de naturaleza estructural, también está diseñada para ser rugosa antes y después de cada proceso de guiso para garantizar la estabilidad de la máquina.
La placa deslizante primaria está compuesta de material HT300, el riel guía es el riel guía en forma de cola de mocas, que posee los beneficios de tener una agarre fuerte y una pequeña cantidad de volcado.
Dispositivo de colocación de herramientas automáticas: se pueden colocar diferentes longitudes de broches en este dispositivo simplemente tocando las teclas en la pantalla.
Cuerpo de cortador principal y auxiliar: se emplea acero de aleación, y las mandíbulas están compuestas de acero de alto contenido con un centro que se puede establecer en cualquier ubicación.
| Modelo | L5705 | L5710 | L5720 | Unidad |
| Tensión nominal | 50 | 100 | 200 | Kn |
| Accidente cerebrovascular | 800 | 1250 | 1600 | mm |
| Velocidad de broche | 1 ~ 10 | 1 ~ 10 | 1 ~ 8 | m/min |
| Rango de longitud de broch | 500 ~ 900 | 600 ~ 1400 | 600 ~ 1700 | mm |
| Velocidad de retorno | 2 ~ 20 | 2 ~ 20 | 2 ~ 20 | m/min |
| Tamaño del banco de trabajo (LXW) | 350 × 300 | 410 × 340 | 430 × 380 | m/min |
| Altura de carga y descarga | ≤910 | ≤935 | ≤1100 | m/min |
| Potencia del motor principal | 7 | 17 | 31.5 | KW |
| Potencia total del motor | 14 | 24 | 42 | KW |
| Broach se mueve hacia arriba | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | m/min |
| Broach Move Down Speed | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | m/min |
| Diámetro máximo del agujero para placa frontal | Φ75 | Φ60 | Φ100 | mm |
| Máxima pieza de trabajo Diámetro exterior*Espesor | φ190 × 80 | Φ200 × 90 | Φ280 × 90 | mm |
| Peso neto de la máquina herramienta | 4700 | 8800 | 12500 | kg |
| Espacio de trabajo de la máquina herramienta (LXWXH) | 2800 × 2700 × 4000 | 3600 × 3000 × 4800 | 3700 × 3200 × 5600 | mm |
Estándar:
Rail de guía de columna y columna;
Base;
Placa de diapositiva principal;
Cilindro principal;
Cilindro de sujeción de herramientas;
Dispositivo de empuje;
Alimentador de cuchillos;
Dispositivo de ajuste de cuchillo;
Pequeño disco;
Abrazadera de cuchillo principal;
Abrazadera de cuchillo auxiliar;
Sistema hidráulico principal;
Bomba de pistón axial para la unidad principal;
Bombas de aceite de accionamiento auxiliar, válvulas solenoides, válvulas de pila;
Estación hidráulica (ensamblaje del tanque);
Enfriador de aceite;
Enfriamiento (bomba doble);
Eliminación de chips (tipo de transporte de chip de tipo raspador);
Protección (puerta automática);
broche;

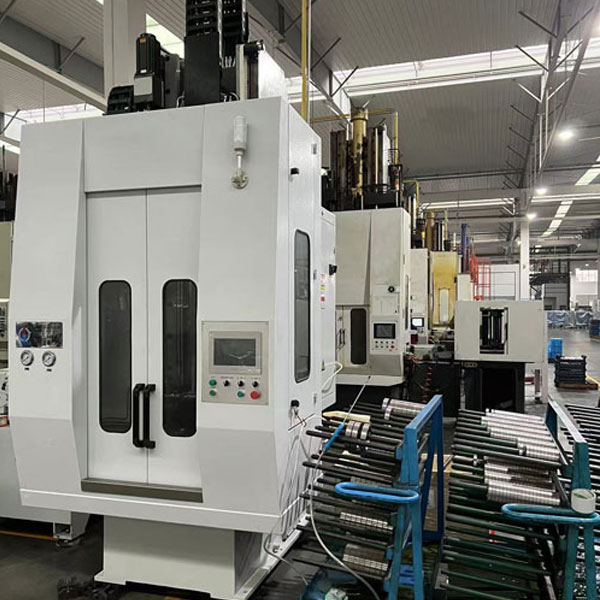

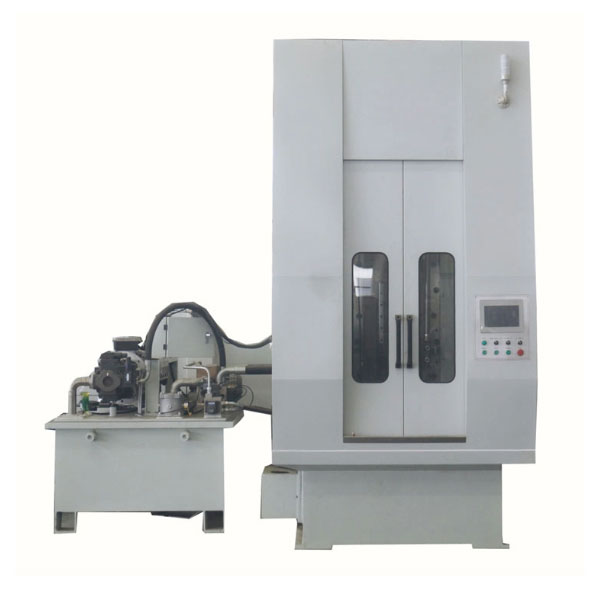

Máquina de brochante de una sola columna de 5 toneladas

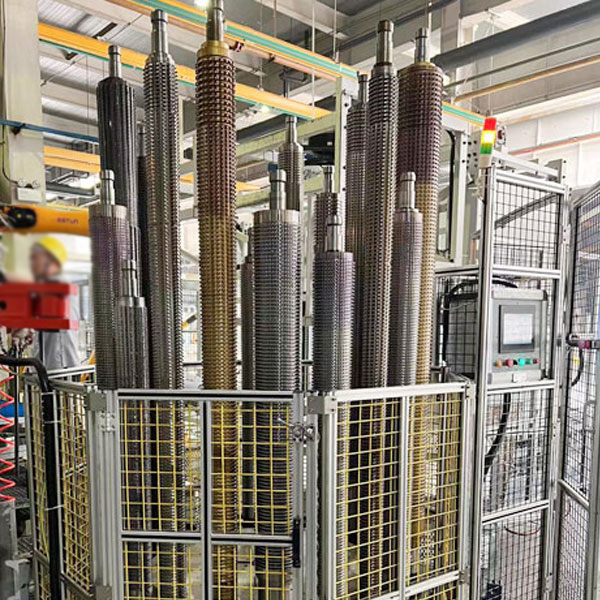

Broches largos y cortos

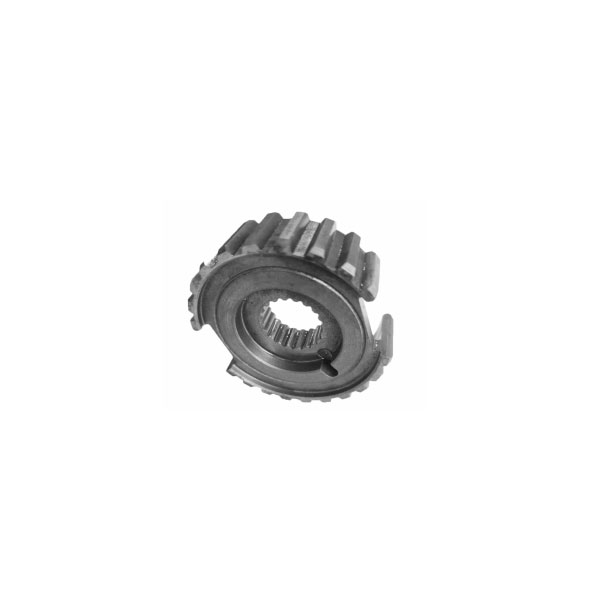

Brochante de diámetro interno

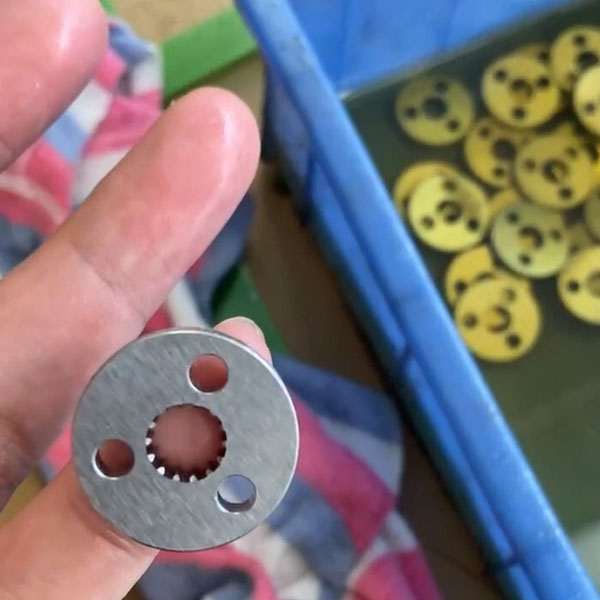

Pequeño brote interno Broachi

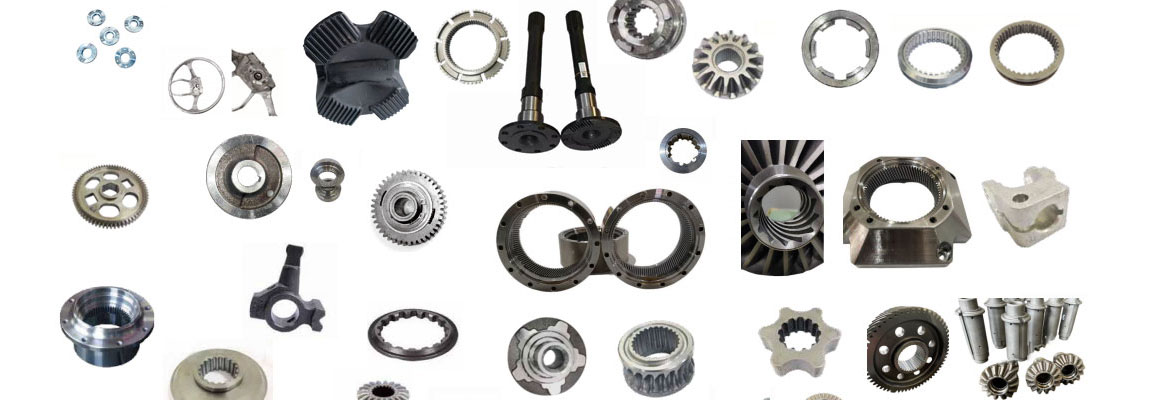

Industria automotriz : para mecanizar los agujeros de la chaqueta de agua y los orificios de pasaje de aceite en bloques de motor, engranajes y agujeros de spline dentro de las transmisiones, etc., así como orificios de precisión en los componentes del sistema de freno y dirección.
Aeroespacial : para mecanizar motores de aeronaves, canales de enfriamiento dentro de las palas de la turbina, cavidades internas especiales en componentes estructurales de la nave espacial, etc. para cumplir con los estrictos estándares de rendimiento.
Fabricación de instrumentos de precisión : se utiliza para procesar el orificio interno de piezas de precisión pequeñas, como carcasas de sensores, conjuntos de válvulas y juntas en sistemas de tuberías de precisión.
Fabricación general de maquinaria : incluyendo bombas, válvulas, compresores y otras industrias, como el bloque de válvulas del sistema hidráulico, la ruta de flujo en la carcasa de la bomba.
Equipo de energía : procesamiento de ranuras para el rotor para generadores, estructuras internas de brocas de perforación de pozos de petróleo, carcasas para turbinas eólicas, etc., para mejorar el rendimiento general y la eficiencia operativa del equipo.
