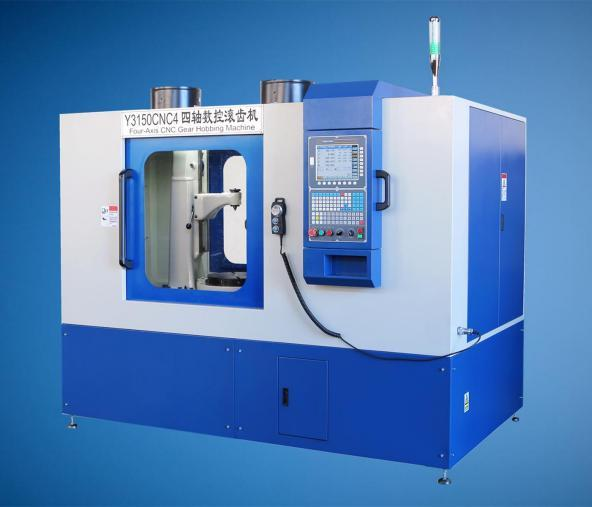

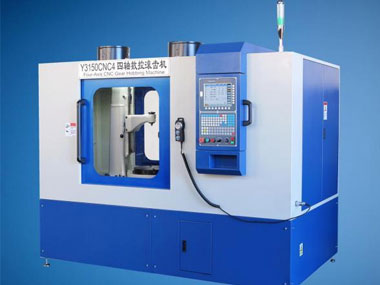

La máquina talladora de engranajes CNC de cuatro ejes Y3150CNC4 es una máquina de cuatro ejes, con cuatro servoejes, dos ejes lineales CNC: eje de alimentación radial (eje X); eje de alimentación axial (eje Z); dos ejes giratorios CNC: eje giratorio de mesa (eje C); Eje giratorio del husillo de la fresadora (eje B). La máquina herramienta puede realizar simultáneamente un control de varillaje de cuatro ejes.
Módulo de corte | |
Acero | 4mm |
Hierro fundido | 5mm |
Diámetro máximo para mecanizar engranajes cilíndricos rectos | |
Con columna pequeña | 350 milímetros |
Sin columna pequeña | 500 milímetros |
Diámetro máximo de engranajes helicoidales cilíndricos y carrera del portaherramientas | |
Para un ángulo de hélice de 30° de rotación a la derecha, el mecanizado El diámetro es de 370 mm y la carrera del portaherramientas es de 160 mm. Para un ángulo de hélice de 30° de rotación hacia la izquierda, el mecanizado El diámetro es de 370 mm y la carrera del portaherramientas es de 240 mm. Para un ángulo de hélice de 45° de rotación a la derecha, el mecanizado El diámetro es de 250 mm y la carrera del portaherramientas es de 65 mm. Para un ángulo de hélice de 45° de rotación a la derecha, el mecanizado El diámetro es de 250 mm y la carrera del portaherramientas es de 105 mm. | |
Longitud máxima de recorrido del carro portaherramientas | 240 milímetros |
Distancia entre el eje de la fresa y la línea central de la mesa | |
Máximo | 310 mm |
Mínimo (distancia entre el husillo de la fresa y la mesa superior a 185 mm | 30mm |
Ángulo máximo de hélice de mecanizado | 45 grados |
Cono del husillo (cono Morse) | No.4 |
Clase | 7 |
Distancia mínima desde el eje del eje de la fresa hasta la superficie de la mesa | 170 milímetros |
Distancia máxima desde el eje del eje de la fresa hasta la superficie de la mesa | 410 milímetros |
Diámetro de eje intercambiable de la placa. | 22, 27 milímetros |
Diámetro máximo de la placa | 120mm |
Diámetro del agujero de la mesa | 60 milímetros |
Velocidad máxima de la mesa | 12 rpm |
Rango de velocidad del husillo de la fresadora | 0~500rpm |
Velocidad de avance radial | 0~6000rpm |
Velocidad de avance axial | 0~6000rpm |
Potencia del motor de la bomba | 120w 2760rpm |
Peso de la máquina (con accesorios) | 3200 kilos |
Dimensiones generales | 2350×1650×2200mm |
Debido a las diferentes normas internacionales, es difícil tener exactamente la misma máquina, pero esta máquina cumple con los requisitos semiautomáticos. Si necesita producir la máquina talladora de engranajes de acuerdo con los requisitos del cliente, proporcione el dibujo y contáctenos. gracias.
