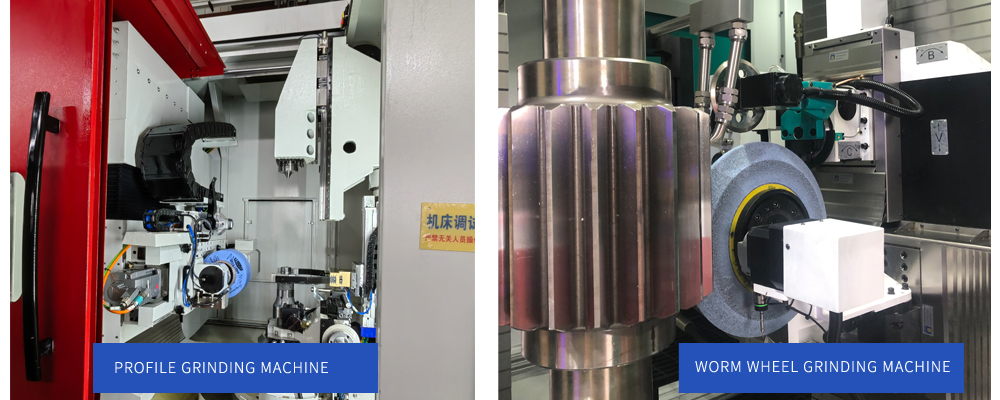

Rectificadora de perfiles CNC y rectificadora de rueda helicoidal, ¿cuáles son las diferencias?

Aunque la máquina rectificadora de perfiles CNC y la máquina rectificadora de engranajes helicoidales son el mismo equipo de procesamiento de engranajes de precisión, existen diferencias significativas en la definición, el principio de funcionamiento y el tipo de pieza de trabajo aplicable:

Definición

1. CNC Rectificadora de engranajes de perfil: Adoptar el método de rectificado de perfiles, es decir, revestir la muela de antemano con un perfil que corresponda exactamente a la forma de las estrías del engranaje a procesar y luego completar todo el procesamiento de un solo diente a la vez.

2. Rectificadora de rueda helicoidal: una máquina herramienta para rectificar engranajes utilizando el principio del método de extensión. Su principio de funcionamiento es similar al de una fresadora, excepto que la fresadora tradicional se sustituye por una muela abrasiva en forma de gusano. Para cada revolución de la muela abrasiva, la pieza de trabajo gira un paso de diente, de modo que los perfiles de dientes de engranajes de involuta u otros tipos pueden 'desplegarse' con precisión mediante un movimiento relativo continuo.

Principio de funcionamiento

1.Máquina rectificadora de perfiles CNC: en cada ciclo de procesamiento, un contacto entre la muela y la pieza de trabajo puede completar el rectificado completo de la superficie del diente, y la muela debe volver a recortarse después de la pérdida para restaurar su perfil dental original.

2. Rectificadora de rueda helicoidal: basándose en la relación de engranaje de la rueda helicoidal y el engranaje de la pieza de trabajo, mediante el control preciso del sistema CNC, de acuerdo con una cierta proporción de laminado continuo, y completa gradualmente el rectificado de todos los dientes. La muela también debe recortarse en el momento adecuado durante el proceso de rectificado para mantener una buena condición de corte.

Tipo de trabajo y piezas aplicables.

1. Rectificadora de perfiles CNC: Debido a la forma fija de la muela, la rectificadora de perfiles es especialmente adecuado para el procesamiento de engranajes de gran diámetro con módulo grande, número pequeño de dientesy la necesidad de un revestimiento especial con forma de engranaje.

2. Rectificadora de rueda helicoidal: más adecuada para la producción en masa de engranajes de alta precisión y módulo pequeño y mediano. Ampliamente utilizado en la producción en masa de engranajes estandarizados a gran escala, especialmente adecuado para el procesamiento de automóviles, aviación, instrumentos de precisión y otros campos necesarios para Engranajes pequeños y medianos de alta precisión.

para resumir, La máquina rectificadora de engranajes conformadora CNC y la máquina rectificadora de engranajes con rueda helicoidal representan respectivamente dos métodos de procesamiento típicos en el campo del rectificado de engranajes. La primera enfatiza la flexibilidad del procesamiento de conformado de un solo diente y la adaptabilidad de formas de dientes especiales, y la segunda. se centra en el principio de difusión mediante la realización de una producción en masa de alta eficiencia y alta precisión. Ambos tienen su estatus y escenarios de aplicación únicos en la industria moderna de fabricación de engranajes.
