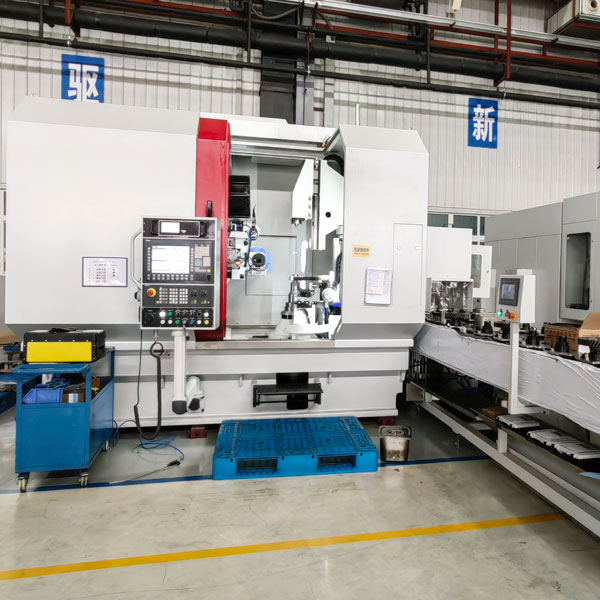

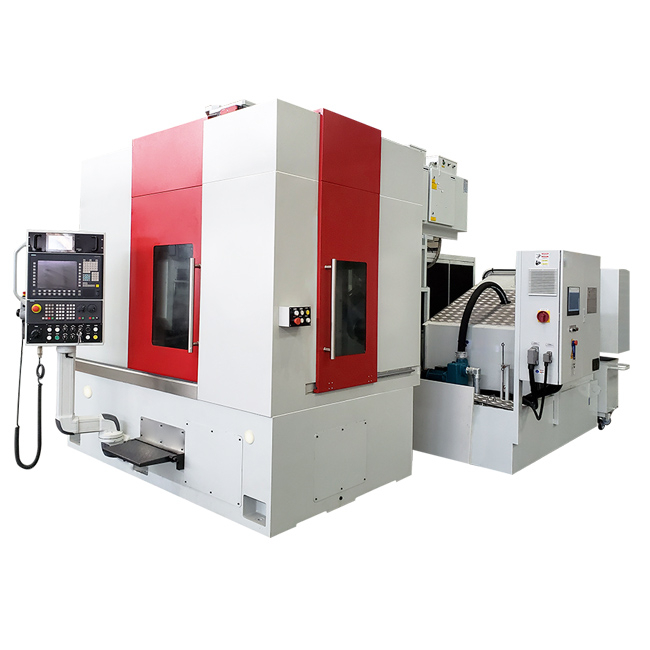

Es especialmente adecuado para la rectificación de alta precisión de grandes cantidades de engranajes cilíndricos endurecidos en automóviles tradicionales, automóviles nuevos, motocicletas, transmisión y otras industrias.
Adoptando el diseño del huso de la pieza de trabajo doble, un huso de pieza de trabajo está moliendo, mientras que el otro husillo de la pieza de trabajo está cargando y descargando la pieza de trabajo y alineando los dientes, lo que mejora en gran medida la eficiencia de mecanizado de la máquina.

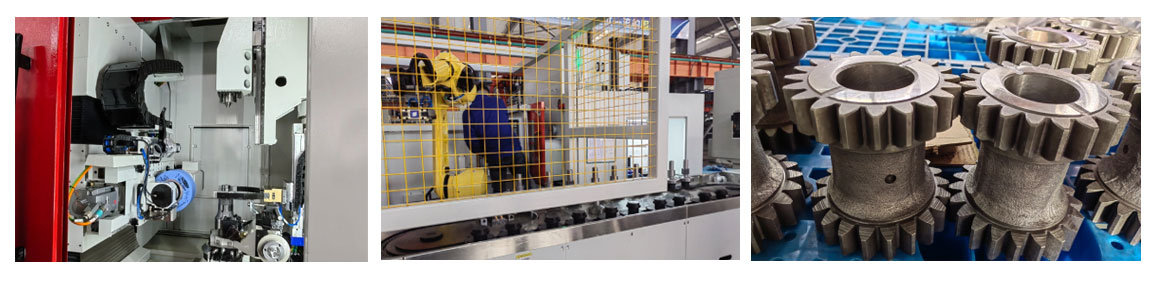

La máquina puede estar equipada con robots y silos para mejorar aún más el grado de automatización, aumentar la eficiencia del mecanizado y reducir la intensidad laboral de los trabajadores.
Proyecto | Parámetros | Unidad |
Diámetro máximo de la pieza de trabajo | φ260 | mm |
Ancho de diente de pie de trabajo máximo | 180 | mm |
Módulo máximo de pieza de trabajo | 4 (5) | mm |
Ángulo de hélice de pieza | ± 45 | ° |
Distancia horizontal desde el centro de la rueda de molienda hasta el centro de la mesa (eje x) | 110 ~ 360 | mm |
Movimiento vertical máximo de la rueda de molienda (eje y) | 250 | mm |
Distancia vertical desde el centro de la rueda de molienda hasta la superficie de la mesa (eje z) | 170 ~ 370 | mm |
Distancia desde la cara del extremo de la tabla hasta la columna trasera trasera (eje W1/W2) | 336 ~ 651 | mm |
Velocidad máxima de línea de molienda (eje B) | 80 | EM |
Velocidad de tabla máxima (eje C1, eje C2) | 2000 | rpm |
Velocidad del rodillo de aderezo (eje B3) | 1500 ~ 7000 | rpm |
Velocidad máxima de la tabla de intercambio de posiciones múltiples (eje C3) | 25 | rpm |
Rango de aderezo (eje C4) | ± 5 | ° |
Potencia del huso de la rueda de molienda (eje B) | 15.5 | KW |
Especificaciones de la rueda de molienda (diámetro exterior x diámetro interno x longitud) | φ275xφ160x160 | mm |
Dimensiones del equipo (longitud x ancho x altura) | 3200x5300x3000 | mm |
Peso de la máquina principal | alrededor de 8500 | kg |
Es especialmente adecuado para la rectificación de alta precisión de grandes cantidades de engranajes cilíndricos endurecidos en automóviles tradicionales, automóviles nuevos, motocicletas, transmisión y otras industrias.
Adoptando el diseño del huso de la pieza de trabajo doble, un huso de pieza de trabajo está moliendo, mientras que el otro husillo de la pieza de trabajo está cargando y descargando la pieza de trabajo y alineando los dientes, lo que mejora en gran medida la eficiencia de mecanizado de la máquina.
La máquina puede estar equipada con robots y silos para mejorar aún más el grado de automatización, aumentar la eficiencia del mecanizado y reducir la intensidad laboral de los trabajadores.
Proyecto | Parámetros | Unidad |
Diámetro máximo de la pieza de trabajo | φ260 | mm |
Ancho de diente de pie de trabajo máximo | 180 | mm |
Módulo máximo de pieza de trabajo | 4 (5) | mm |
Ángulo de hélice de pieza | ± 45 | ° |
Distancia horizontal desde el centro de la rueda de molienda hasta el centro de la mesa (eje x) | 110 ~ 360 | mm |
Movimiento vertical máximo de la rueda de molienda (eje y) | 250 | mm |
Distancia vertical desde el centro de la rueda de molienda hasta la superficie de la mesa (eje z) | 170 ~ 370 | mm |
Distancia desde la cara del extremo de la tabla hasta la columna trasera trasera (eje W1/W2) | 336 ~ 651 | mm |
Velocidad máxima de línea de molienda (eje B) | 80 | EM |
Velocidad de tabla máxima (eje C1, eje C2) | 2000 | rpm |
Velocidad del rodillo de aderezo (eje B3) | 1500 ~ 7000 | rpm |
Velocidad máxima de la tabla de intercambio de posiciones múltiples (eje C3) | 25 | rpm |
Rango de aderezo (eje C4) | ± 5 | ° |
Potencia del huso de la rueda de molienda (eje B) | 15.5 | KW |
Especificaciones de la rueda de molienda (diámetro exterior x diámetro interno x longitud) | φ275xφ160x160 | mm |
Dimensiones del equipo (longitud x ancho x altura) | 3200x5300x3000 | mm |
Peso de la máquina principal | alrededor de 8500 | kg |
