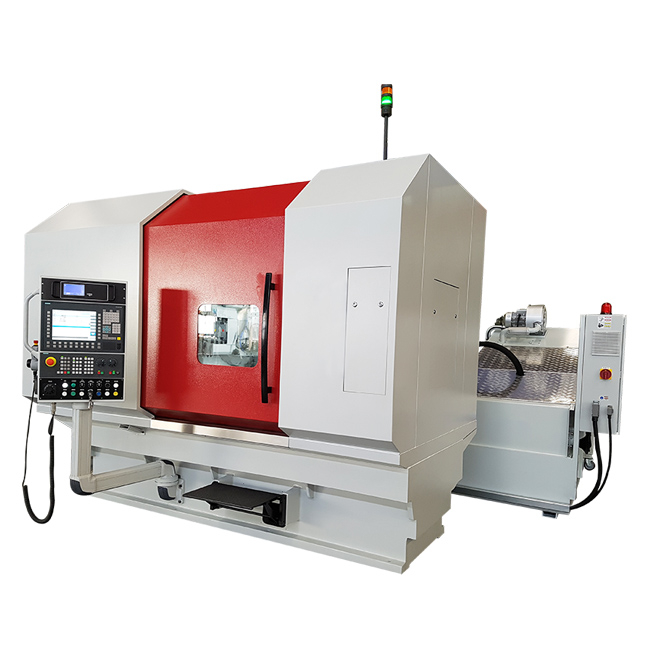

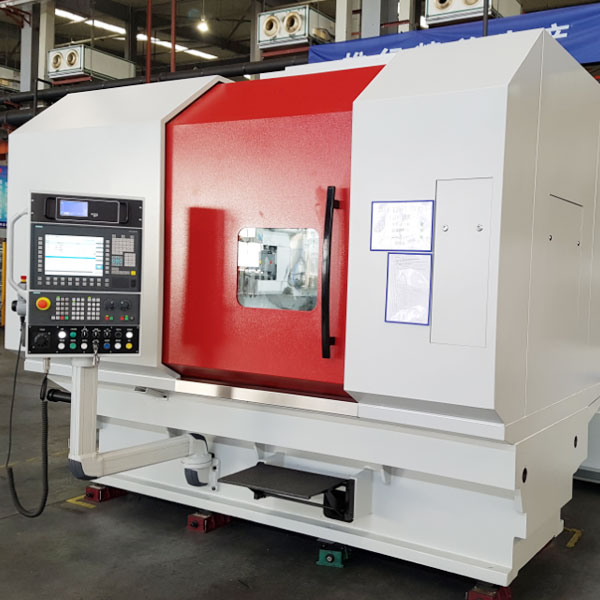

Afilamiento de engranajes dentados como tambores y engranajes cónicos para la producción de lotes de engranajes cilíndricos endurecidos para ejes y discos.

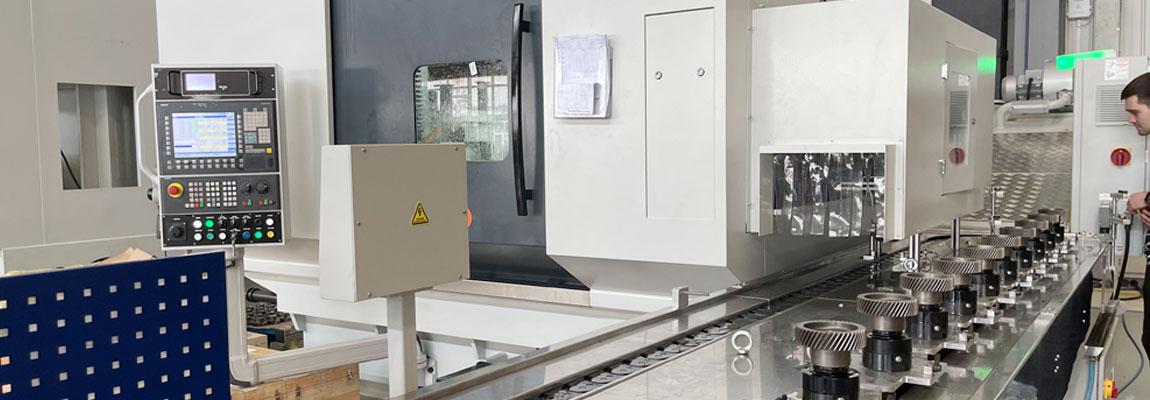

La máquina se puede equipar con un contenedor de circulación (sistema de carga) para mecanizado desatendido durante al menos una hora.
Solo la necesidad de ingresar parámetros de la pieza de trabajo, parámetros abrasivos, parámetros de proceso, etc. en la interfaz, puede ser molido y puede tener cualquier forma del diente a la forma del tocador.
Proyecto | parámetros | unidad |
Diámetro máximo de la pieza de trabajo | φ320/360 | mm |
Ancho de diente de pie de trabajo máximo | 280 | mm |
Módulo máximo de pieza de trabajo | 6/8 | mm |
Ángulo de hélice de pieza máxima | ± 45 | ° |
Distancia horizontal desde el centro de la rueda de molienda hasta el centro de la mesa (eje) | 90 ~ 360 | mm |
Movimiento vertical máximo de la rueda de molienda (eje y) | 250 | mm |
Velocidad máxima de la rueda de molienda (eje y) | 7000 | mm/min |
Distancia vertical desde el centro de la rueda de molienda hasta la superficie de la mesa (eje z) | 130 ~ 450 | mm |
Distancia desde la cara del extremo de la tabla hasta la columna trasera trasera (eje W) | 250 ~ 850 (configuración estándar) | mm |
Robot de carga y descarga del robot (WRL1, WRL2) | 251 ~ 576 (configuración con carga y descarga) | mm |
Velocidad máxima del eje de la rueda de molienda (eje B) | 350 (configuración con carga y descarga) | mm |
Velocidad de tabla máxima (eje C) | 7000 | rpm |
Velocidad del rodillo de aderezo (eje B3) | 1800 | rpm |
Potencia del huso de la rueda de molienda (eje B) | 3000 ~ 6000 | rpm |
Interfaz del eje del núcleo de la rueda de molienda | HSK80 | |
Especificaciones de la rueda de molienda (diámetro exterior x diámetro interno x longitud) | φ280xφ115x160 | mm |
Dimensiones del equipo (longitud x ancho x altura) | 4300x5600x3500 | mm |
Peso de la máquina principal | alrededor de 10000 | kg |

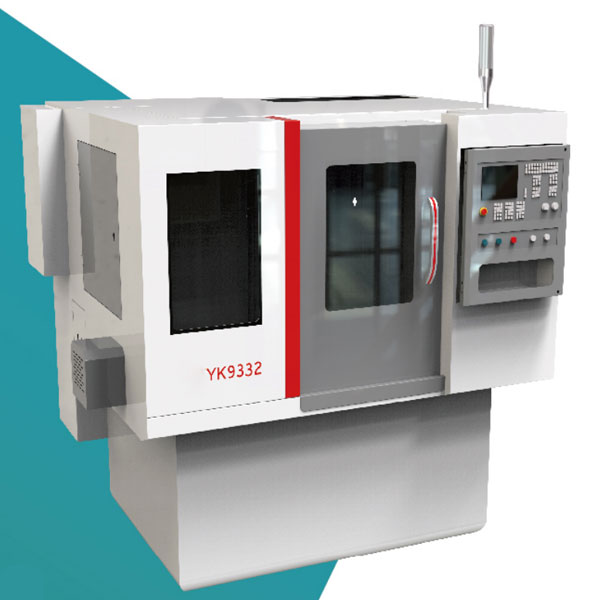

máquina de chaflán de engranajes

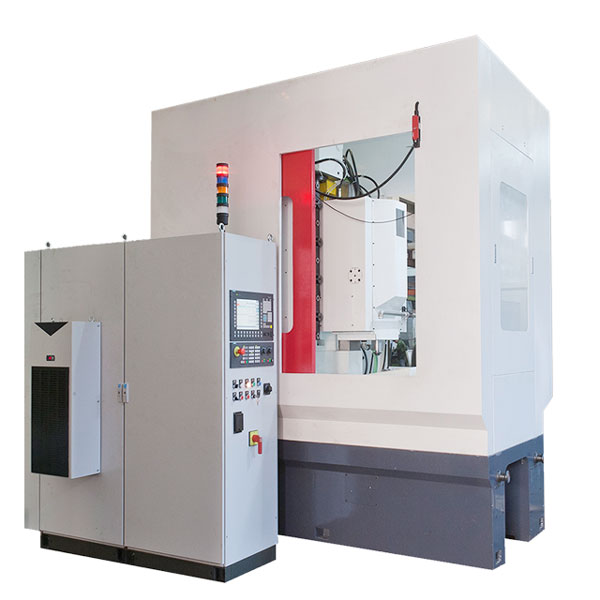

máquina de moldeo de engranajes

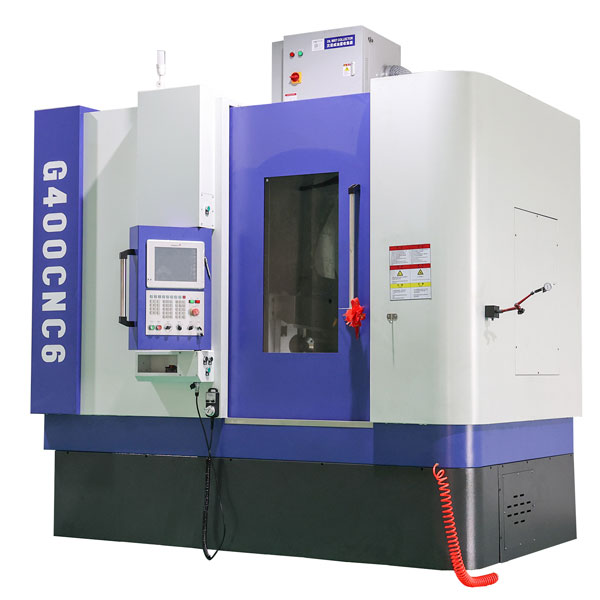

máquina de pasatiempos
Puede hacer clic en la imagen de arriba para más detalles.
