El software de programación asistido por computadora equipado al azar incluye una programación parametrizada de la forma del diente involte, la forma del diente triangular, la spline rectangular y otras formas de dientes (no es necesario configurar rodillos de diamantes especiales). El software tiene la función de acompañar y redondear la parte superior del diente y la raíz (la R del redondeo superior del diente no puede ser más pequeña que la R del rodillo de diamantes); y tiene la función de recortar el borde de la forma del diente y la dirección del diente.
El aderezo para la rueda de molienda de la máquina herramienta, el uso del aderezo del rodillo de diamantes, la posición de instalación del tocador y la posición de la rueda de molienda de la cabeza de molienda es relativamente fijo, el enlace de tres ejes CNC para lograr el recorte normal; El uso del mismo rodillo de diamantes se puede reparar en cualquier dirección de la línea recta, arco, involute y su combinación de curvas y la forma del diente no se ve afectada por la forma de la abrasión de la rueda de diamantes, la precisión del aderezo es alta.
Impulsado por servomotor importado, el programa es controlado por el programa para que funcione automáticamente, con la función de protección de la falla de energía, la falla de energía, el retorno a cero, el diagnóstico de fallas y otras funciones.

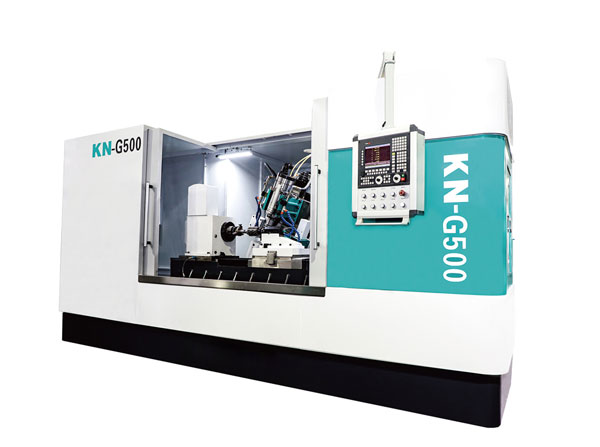

| Modelo de máquinas herramientas | G500 |
| Diámetro externo máximo de la pieza de trabajo (mm) | 500 |
| Diámetro mínimo del núcleo de la pieza de trabajo (mm) | 100 |
| Número de dientes | cualquier |
| Módulo | 1-16 |
| Ancho de cara máximo (mm) | 1200 |
| Ángulo de hélice máximo | ± 45 ° |
| Distancia máxima entre los centros (mm) | 1500 |
| Viaje longitudinal de piezas de trabajo (mm) | 1300 |
| Alimento axial de la rueda de molienda (mm) | 360 |
| Max. Viajes de la pala (mm) | 1200 |
| Velocidad de movimiento máxima del eje de cambio longitudinal de la pieza de trabajo (m/min) | 12 |
| Máxima velocidad de movimiento del eje de alimentación de la rueda de molienda a lo largo de la dirección radical de la pieza de trabajo (m/min) | 1.2 |
| Diámetro de la rueda de molienda (mm) | ∅80-300 |
| Grosor de la rueda de molienda (mm) | <= 60 |
| Orificio central de la rueda de molienda (mm) | ∅32/∅50/∅75 |
| Rango de velocidad de trabajo de la rueda de molienda (RPM) | 2500-7000 |
| Movimiento máximo del tocador de rueda de molienda a lo largo de la dirección radical de la rueda de molienda (mm) | 120 |
| Movimiento máximo del tocador de rueda de molienda a lo largo de la dirección radical del huso de la rueda (mm) | 100 |
| Agujero cónico de huso | Mohs No.6 |
| Potencia máxima de la herramienta de Gringding (KW) | 20 |
| Dimensiones generales de la máquina (ex tanque de aceite) (mm) | 5400 × 3000 × 2850 |

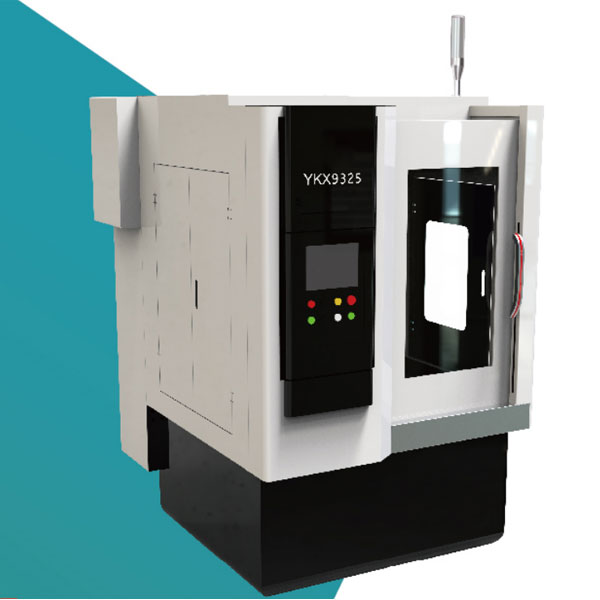

máquina de chaflán de engranajes
