¿Cómo puede una máquina formadora de engranajes internos controlar la holgura del cortador?

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2026-07-28      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

El corte de engranajes internos presenta una restricción física estricta. Usted opera dentro de un orificio confinado donde el arrastre de la herramienta durante la carrera de retorno provoca fallas catastróficas en la herramienta o piezas rechazadas. Cuando un cortador arrastra la pieza de trabajo en su retorno hacia arriba o hacia abajo, la fricción resultante destruye el filo y arruina el perfil de la evoluta. Un espacio libre inadecuado para las cuchillas degrada directamente el acabado de la superficie, acelera el desgaste de las cortadoras y aumenta los tiempos de ciclo, lo que afecta gravemente la rentabilidad general de la producción.

Para resolver esto, los fabricantes de engranajes confían en mecanismos de alivio precisos para alejar la cortadora del material fracciones de milímetro antes de que comience la carrera de retorno. La evolución de los mecanismos de control de holgura ha pasado de las levas mecánicas tradicionales a la cinemática servoaccionada avanzada. Comprender cómo una máquina moldeadora de engranajes internos gestiona este micromovimiento establece el marco para evaluar qué tecnología se alinea con tolerancias de producción, geometrías de piezas y requisitos de volumen específicos.

Conclusiones clave

  • Necesidad cinemática: la holgura del cortador en la carrera de retorno no es negociable para la conformación interna del engranaje; Si no se controla este micromovimiento, se producirá roce de la herramienta, perfiles de involuta deficientes y desgaste prematuro del cortador.
  • Cambio tecnológico: los equipos modernos utilizan alivio servoimpulsado programable en lugar de levas mecánicas fijas, lo que permite ajustes dinámicos de holgura basados ​​en la velocidad de carrera, los ángulos de hélice y la dureza del material.
  • Prevención de interferencias: el control de holgura adecuado debe combinarse con un tamaño preciso del cortador (calculado a través del diámetro de la raíz y el número de dientes) para evitar interferencias secundarias (recorte) durante el ciclo de modelado.
  • Precisión de configuración: Los errores de desalineación y centrado de la pieza de trabajo comprometen directamente la holgura del cortador, lo que provoca un alivio asimétrico y daños localizados en la herramienta.
  • Criterios de inversión: Seleccionar la máquina adecuada requiere equilibrar las capacidades de velocidad de carrera, la rigidez de la guía y las limitaciones geométricas específicas de la pieza de trabajo (por ejemplo, agujeros ciegos, proximidad del hombro).

La mecánica de la holgura del cortador en una máquina formadora de engranajes internos

Definición del ciclo de modelado

El proceso de conformación del engranaje se basa en un movimiento alternativo continuo dividido en dos fases distintas. Tenemos la carrera de corte y la carrera de retorno no cortante. Durante la carrera de corte, el cortador en forma de piñón atraviesa el material de la pieza de trabajo, cortando el metal para formar los dientes del engranaje. Dependiendo de la configuración de la máquina y la geometría de la pieza, esta carrera de corte puede ocurrir en movimiento hacia abajo o hacia arriba. Una vez que el cortador llega al final de su carrera, debe retraerse a su posición inicial. Esta carrera de retorno no corta, pero presenta el mayor riesgo para la herramienta y la pieza de trabajo si la cortadora permanece en contacto con el metal recién cortado.

Los operadores deben comprender el momento exacto de este ciclo. Si la máquina funciona a 500 golpes por minuto, la ventana para que la cortadora limpie el material se mide en milisegundos. Un ligero retraso en el enlace mecánico o la respuesta del servo significa que el cortador arrastra el acero endurecido. Este arrastre genera un calor inmenso, microsoldando virutas al filo y destruyendo el revestimiento de la herramienta.

El papel del alivio (retroceso)

El alivio, comúnmente conocido como retroceso, es el movimiento radial preciso necesario para separar la cortadora de la pieza de trabajo durante la carrera de retorno. La máquina debe alejar la fresa una fracción de milímetro. Normalmente lo configuramos entre 0,3 mm y 0,5 mm justo antes de que se inicie la carrera de retorno. Este micromovimiento evita que los filos rocen los flancos de los dientes del engranaje recién formado.

Sin un alivio preciso, la fricción generada durante la carrera de retorno genera calor excesivo, provoca un rápido desgaste de la herramienta y deja un acabado superficial deficiente en el perfil del engranaje. La sincronización de este movimiento de alivio debe estar perfectamente sincronizada con la carrera del cigüeñal o el servoaccionamiento para garantizar que la cortadora esté completamente libre antes de invertir la dirección. En aplicaciones de servicio pesado que cortan acero 4140, incluso un error de 0,1 mm en la distancia de retroceso romperá los dientes del cortador en las primeras pasadas.

Restricciones internas versus externas

Mientras que la conformación de engranajes externos permite que la cortadora se aleje de la pieza de trabajo hacia un espacio abierto, la conformación de engranajes internos opera bajo estrictas limitaciones espaciales. En una operación interna, la fresa queda completamente envuelta por el orificio de la pieza de trabajo. El movimiento de alivio debe controlarse estrictamente porque alejar demasiado la cortadora de la zona de corte activa corre el riesgo de colisionar con el diámetro interno en el lado opuesto del orificio.

Este entorno confinado requiere tolerancias de espacio más estrictas. La máquina debe ejecutar una retracción radial precisa y de corto recorrido que libere los dientes activos sin causar interferencias secundarias en otras partes del engranaje interno. Al configurar un trabajo, los maquinistas deben medir el diámetro interno y calcular el retroceso máximo exacto permitido. Si el orificio es de 150 mm y el cortador es de 100 mm, tiene un espacio limitado para maniobrar antes de que el lado no cortante de la herramienta golpee la pared opuesta.

Rutas de separación rectas versus helicoidales

Cortar estrías internas rectas requiere una retracción radial lineal simple. Sin embargo, cortar engranajes internos helicoidales introduce una cinemática compleja. Cuando se opera una máquina conformadora de coronas para producir perfiles helicoidales, el movimiento de holgura no puede ser un simple tirón recto. El cortador debe seguir una trayectoria helicoidal durante el retroceso, girándose ligeramente a medida que se retrae para coincidir con el ángulo de hélice del engranaje.

Si la máquina intenta una retracción radial recta en un engranaje helicoidal, los lados de los dientes de la fresa chocarán inmediatamente contra los flancos angulares de la pieza de trabajo. Las máquinas modernas utilizan guías helicoidales especializadas o interpolación de múltiples ejes para garantizar que el cortador salga del corte sin problemas. La configuración de la guía helicoidal requiere una alineación precisa. Los operadores deben verificar que el ángulo de avance coincida exactamente con las especificaciones del cortador para evitar el roce de los flancos durante la fase de retracción.

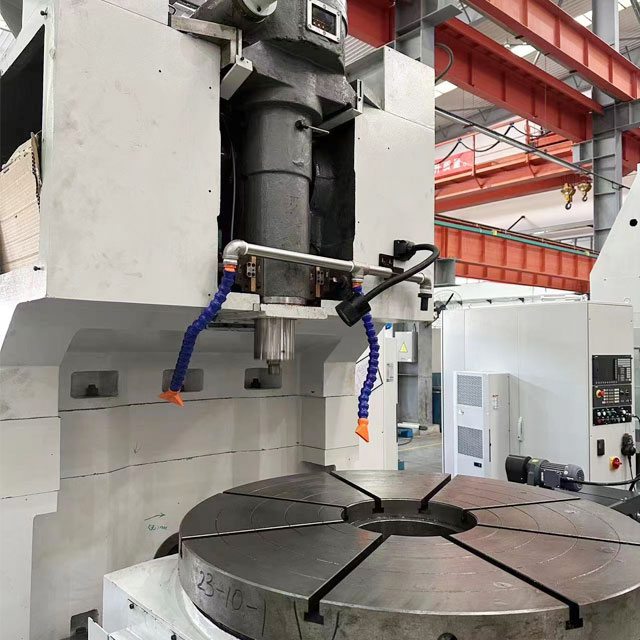

~!phoenix_varIMG3!~

Métodos principales para controlar el alivio del cortador

Sistemas de alivio mecánicos accionados por levas

Las máquinas formadoras de engranajes tradicionales gestionan el espacio libre del cortador mediante un sistema mecánico de leva y seguidor. Este mecanismo está físicamente sincronizado con el cigüeñal de carrera principal. A medida que el cigüeñal impulsa la cortadora hacia abajo, el perfil de la leva dicta la posición del eje de la cortadora o de la mesa de trabajo. En la parte inferior de la carrera, la leva hace girar físicamente la carcasa del husillo o desplaza la mesa radialmente para crear la distancia de retroceso necesaria.

Este enlace mecánico garantiza que el tiempo de alivio esté inherentemente ligado a la velocidad de carrera. Las levas mecánicas ofrecen una confiabilidad sólida y pueden manejar carreras continuas de alta velocidad. Sin embargo, poseen limitaciones importantes. La cantidad de relieve está fijada por la geometría física de la leva. Cambiar la distancia de retroceso requiere intercambiar físicamente las levas o realizar largos ajustes mecánicos. Además, los enlaces mecánicos están sujetos a desgaste con el tiempo. A medida que los pasadores y los seguidores se degradan, el movimiento de alivio introduce un juego, lo que genera un espacio libre inconsistente y, eventualmente, un roce de la herramienta.

Mecanismos moldeadores de engranajes internos CNC

La transición a un moldeador de engranajes interno CNC reemplaza las levas físicas con cinemática servoaccionada. Estas máquinas utilizan interpolación de ejes múltiples y motores de alto torque para controlar electrónicamente el movimiento de retroceso. En lugar de depender de un pivote mecánico, el controlador CNC ordena a un servomotor que mueva la columna, la mesa o el cabezal de corte radialmente en el milisegundo exacto que concluye la carrera de corte.

Las máquinas avanzadas integran guías hidrostáticas o NC para ejecutar este movimiento. Las guías hidrostáticas hacen flotar los componentes móviles sobre una película de aceite presurizada, eliminando la fricción entre metales. Esto proporciona un control de holgura muy rígido, lo que mejora la precisión y prolonga la vida útil de la herramienta al garantizar que la distancia de alivio sea idéntica en cada carrera. La principal ventaja del alivio servomotor es la programabilidad. Los operadores pueden ajustar la distancia de alivio y la sincronización sobre la marcha a través del panel de control CNC, optimizando el espacio libre para diferentes materiales, variando la profundidad de corte o requisitos de herramientas específicos sin ningún desmontaje mecánico.

Herramientas de un solo punto frente a cortadores de piñón giratorio en perfiladores estándar

Para trabajos de reparación o creación de prototipos de bajo volumen, los maquinistas a veces intentan cortar engranajes internos utilizando un moldeador lineal estándar equipado con una herramienta de forma de un solo punto y un cabezal de indexación. Este método supera los límites técnicos del equipamiento estándar. Debido a que un moldeador estándar carece de un mecanismo de alivio radial automatizado sincronizado con una rotación de indexación, el operador debe gestionar manualmente la holgura de la herramienta.

Para evitar que la punta de la herramienta roce en la carrera de retorno, la clapeta de la máquina debe modificarse en gran medida, bloquearse o retirarse manualmente la mesa después de cada corte. Este proceso, que requiere mucha mano de obra, es muy propenso a errores humanos y produce acabados superficiales inconsistentes. Por el contrario, una máquina dedicada a la conformación de engranajes internos utiliza un cortador alternativo en forma de piñón combinado con sistemas automatizados de alivio radial de alta velocidad. La máquina dedicada genera verdaderos perfiles involutivos a través de una acción de generación continua, superando ampliamente el enfoque de indexación manual y corte de un solo punto.

Comparación de los mecanismos de alivio del cortador
Característica Alivio mecánico accionado por leva Alivio accionado por servo CNC
Mecanismo Leva física y seguidor vinculados al cigüeñal. Interpolación multieje mediante motores torque
Ajustabilidad Fijado; requiere cambios mecánicos Totalmente programable mediante control CNC
Desgaste y mantenimiento Propenso al desgaste mecánico y al juego con el tiempo. Sin fricción (con guías hidrostáticas), cero desgaste
Capacidad helicoidal Requiere guías helicoidales físicas. La interpolación electrónica maneja el movimiento de torsión.
Tiempo de configuración Largos ajustes manuales Cambios instantáneos de parámetros

Cálculo de los parámetros de tamaño, configuración y espacio libre del cortador

Consideraciones sobre el diámetro de la raíz y el número de dientes

El control adecuado del espacio libre comienza mucho antes de que la máquina comience a funcionar. Comienza con la selección de herramientas. La relación matemática entre el diámetro interno de la raíz del engranaje, el número de dientes y el diámetro máximo permitido del cortador de piñón dicta el éxito de la operación. Si un cortador de piñón es demasiado grande en relación con el orificio interno, su arco físico no encajará dentro de la curvatura del engranaje interno.

El tamaño del cortador impacta directamente la geometría del movimiento de alivio. Un cortador que sea demasiado grande carecerá del espacio físico necesario para alejarse de la zona de corte sin que su lado no cortante golpee la pared opuesta del orificio interno. Los ingenieros deben calcular el diámetro máximo permitido del cortador para garantizar que la distancia de alivio programada pase de manera segura los dientes internos en la carrera de retorno sin causar interferencias en otros lugares. Usamos fórmulas específicas basadas en el módulo y el ángulo de presión para determinar el tamaño máximo del cortador antes de que ocurra interferencia.

Prevención de interferencias con el cortador (recorte y frotamiento)

La interferencia en la conformación interna del engranaje generalmente se manifiesta como recorte. El recorte ocurre cuando el cortador elimina material de los flancos de los dientes adyacentes a medida que avanza en el corte o mientras ejecuta su movimiento de alivio. Este contacto secundario destruye el perfil de la evoluta y arruina la pieza. Ocurre cuando la trayectoria geométrica de los dientes del cortador se cruza con los dientes del engranaje fuera de la zona de corte prevista.

Para mitigar este riesgo, los controles de las máquinas modernas calculan y simulan la ruta de separación exacta antes de que se fabrique la primera viruta. El software CNC analiza el diámetro de la fresa, la geometría interna del engranaje y la distancia de alivio requerida para garantizar que la fresa salga limpiamente del espacio entre dientes. Al simular la cinemática, los operadores pueden verificar que el movimiento de retroceso no causará contacto secundario, lo que les permitirá ajustar el tamaño del cortador o los parámetros de relieve en consecuencia. Si la simulación muestra recorte, el operador debe seleccionar una cortadora con menos dientes.

Centrado de piezas y alineación axial

La precisión del mecanismo de alivio de la máquina depende completamente de la precisión de la configuración. Centrar la pieza de trabajo sobre la cortadora de engranajes o alinearla perfectamente con la mesa giratoria de la máquina es un paso crítico. Si el orificio interno no es perfectamente concéntrico con el eje de rotación, la dinámica del juego se desvía.

Incluso errores menores de concentricidad o de desviación axial provocan un juego asimétrico. A medida que la máquina hace girar la pieza a lo largo del ciclo de generación, el descentramiento hace que el orificio interno se acerque al cortador en un lado y se aleje del otro. Esto da como resultado que la herramienta roce fuertemente en el lado apretado del orificio, mientras que tiene un espacio excesivo en el lado suelto. Para evitar esto, los operadores deben usar indicadores de cuadrante y mandriles de precisión para barrer el orificio interno, asegurando que el eje de la pieza de trabajo esté perfectamente alineado con el eje del husillo de la máquina antes de iniciar el ciclo de corte. También son obligatorios dispositivos de sujeción adecuados que eviten la distorsión durante cortes pesados ​​para mantener esta alineación.

  1. Monte la pieza de trabajo sin apretar en el accesorio de la mesa giratoria.
  2. Coloque un indicador de cuadrante con base magnética contra la superficie del orificio interno.
  3. Gire la mesa manualmente y observe el descentramiento en el dial indicador.
  4. Golpee suavemente la pieza de trabajo con un martillo de golpe seco para centrarla hasta que el descentramiento sea inferior a 0,01 mm.
  5. Apriete los dispositivos de sujeción uniformemente en forma de estrella para evitar distorsiones.
  6. Realice un barrido final con el indicador para verificar la alineación mantenida durante la sujeción.

Evaluación de las capacidades de la máquina para una máquina formadora de engranajes anulares

Resultados de vida útil de la herramienta y acabado superficial

La precisión del mecanismo de separación se correlaciona directamente con la rugosidad de la superficie resultante de los dientes del engranaje y la vida útil de las cortadoras alternativas en forma de piñón. Cuando una máquina ejecuta un movimiento de retroceso impecable y repetible, los bordes cortantes permanecen afilados por mucho más tiempo porque no están sujetos a la fricción abrasiva del arrastre sobre el material endurecido.

Al realizar la transición de sistemas mecánicos más antiguos a una máquina CNC moderna, los fabricantes deberían esperar una reducción mensurable en el desgaste de las herramientas. La eliminación del juego en el mecanismo de alivio garantiza que la cortadora nunca roce la pieza de trabajo en la carrera de retorno. Esta separación precisa produce acabados superficiales superiores, lo que a menudo elimina la necesidad de operaciones de acabado secundarias como esmerilado o bruñido en ciertas clases de engranajes internos. Notará que las virutas que salen de la máquina están limpias y uniformes, en lugar de estar rotas y descoloridas por la acumulación de calor.

Compensaciones entre velocidad de brazada y precisión de alivio

Una compensación conceptual fundamental en la conformación de engranajes implica equilibrar altas carreras por minuto con la capacidad de la máquina para ejecutar con precisión el movimiento de alivio. A altas velocidades, la máquina tiene solo milisegundos para alejar la cortadora del trabajo, completar el recorrido de retorno y empujar la cortadora nuevamente a su posición antes de que comience la siguiente carrera descendente.

Las máquinas de servicio pesado deben soportar la inmensa inercia del cabezal cortador o la mesa de trabajo durante estos rápidos ciclos de retroceso. Si la máquina carece de suficiente rigidez o capacidad de respuesta del servo, los cambios rápidos de dirección introducen vibraciones y sobreimpulsos. Esta vibración se traduce directamente en marcas de vibración en los dientes del engranaje. Evaluar una máquina requiere analizar qué tan bien sus piezas estructurales y guías amortiguan la vibración mientras mantienen distancias de alivio exactas a velocidades máximas de carrera. Busque máquinas con bases de hierro fundido muy acanaladas para absorber estos rápidos cambios de dirección.

Manejo de agujeros ciegos y obstrucciones en los hombros

Los engranajes internos suelen estar ubicados cerca de los hombros o en el fondo de los agujeros ciegos, lo que presenta graves problemas de espacio libre. En estas aplicaciones, la cortadora debe detener su carrera descendente y ejecutar inmediatamente el movimiento de alivio dentro de un espacio de tan solo unos pocos milímetros para evitar chocar contra la parte inferior de la pieza.

El mecanismo de holgura debe funcionar instantáneamente en la parte inferior de la carrera. Los sistemas mecánicos a menudo tienen problemas con esto debido al radio físico de la leva, que requiere una cierta cantidad de recorrido excesivo para completar el pivote. Los sistemas servoaccionados por CNC sobresalen aquí, ya que pueden ordenar una retracción radial inmediata en el milisegundo en que el eje Z alcanza su profundidad programada, lo que los hace muy adecuados para dar forma a estrías ciegas y engranajes internos con un espacio mínimo de socavación. Puede programar un tiempo de permanencia en la parte inferior del trazo para garantizar que el alivio se ejecute por completo antes de que comience el retorno ascendente.

Riesgos de implementación y mitigación en la configuración de engranajes

Evacuación de virutas en espacios reducidos

La conformación interna del engranaje atrapa las virutas dentro del orificio. Una holgura inadecuada combinada con una mala evacuación de viruta provoca un recorte de viruta. Cuando las virutas no se eliminan, son arrastradas de regreso a la zona de corte durante la carrera de retorno o la carrera de corte posterior. El recorte de virutas endurecidas instantáneamente corta los bordes del cortador y raya el acabado de la superficie del engranaje interno.

Para mitigar esto, los fabricantes deben evaluar máquinas equipadas con sistemas integrados de refrigerante de alta presión. La entrega de refrigerante debe sincronizarse con la carrera de alivio, lanzando líquido directamente al espacio entre dientes en el momento en que el cortador retrocede. Este lavado a alta presión elimina las virutas del orificio restringido antes de que el cortador vuelva a enganchar el material. Recomendamos una presión mínima de refrigerante de 300 PSI dirigida a través de boquillas ajustables dirigidas precisamente a la interfaz de corte.

Control de rigidez y deflexión

La fuerza radial ejercida durante la carrera de corte es sustancial. Si la estructura de la máquina o el husillo del cortador carecen de rigidez, esta fuerza de corte provoca una desviación. El eje se dobla ligeramente alejándose del corte. Cuando finaliza la carrera y la fuerza de corte cae a cero, el husillo vuelve a su posición natural.

Este retorno elástico puede anular la holgura programada en la carrera de retorno. Si la máquina está programada para un alivio de 0,3 mm, pero el husillo se desvía 0,2 mm durante el corte y retrocede, el espacio real se reduce a un peligroso 0,1 mm, con el riesgo de arrastre de la herramienta. Es necesario especificar máquinas con cojinetes hidrostáticos de gran tamaño, diseños de columnas robustas y husillos de corte gruesos para mantener una rigidez absoluta bajo cargas de corte pesadas, garantizando que el alivio programado coincida con el espacio físico real.

Solución de problemas Problemas de espacio libre
Síntoma Causa potencial Acción correctiva
Marcas de vibración en los flancos de los engranajes Vibración durante el golpe de alivio Reducir la velocidad de carrera o comprobar la rigidez de la guía.
Descantillado rápido del borde de corte Recorte de viruta en el orificio Aumente la presión del refrigerante y ajuste el objetivo de la boquilla.
Desgaste asimétrico de la herramienta Desviación de la pieza o mal centrado Vuelva a indicar el orificio y ajuste los dispositivos de sujeción.
Recorte de dientes adyacentes El diámetro del cortador es demasiado grande para el orificio Seleccione un cortador con menos dientes

Conclusión

La holgura precisa del cortador sigue siendo el factor que define el éxito del moldeado interno de los engranajes. Sin un retroceso preciso en la carrera de retorno, la vida útil de la herramienta se desploma y la calidad de la pieza se degrada. El cambio hacia mecanismos de alivio impulsados ​​por CNC ofrece una flexibilidad superior, lo que permite a los operadores programar trayectorias de separación exactas que se adaptan a geometrías helicoidales complejas y restricciones estrictas de orificios ciegos, superando con creces a las levas mecánicas tradicionales.

Los equipos de adquisiciones e ingeniería que evalúan nuevos equipos deben priorizar las máquinas según la rigidez de la guía, la capacidad de respuesta de las capacidades de alivio programables y las limitaciones geométricas específicas de sus piezas de trabajo. Una máquina que corta coronas dentadas con orificios pasantes requiere capacidades de carrera diferentes que una que corta estrías internas ciegas cerca de un hombro.

Para garantizar una implementación exitosa, siga los siguientes pasos:

  • Solicite simulaciones de estudio de tiempos al fabricante de la máquina para verificar las velocidades de carrera y el tiempo de alivio para sus geometrías de piezas específicas.
  • Realice cortes de prueba en perfiles de engranajes internos reales para evaluar el acabado de la superficie y monitorear el desgaste de la herramienta durante múltiples ciclos.
  • Evalúe el software CNC patentado del fabricante de la máquina específicamente por su capacidad para realizar comprobaciones de interferencias y simular trayectorias de espacio libre para evitar recortes.
  • Especifique sistemas de suministro de refrigerante de alta presión diseñados para la evacuación de virutas en el orificio interno.

Preguntas frecuentes

P: ¿Por qué es necesaria la holgura del cortador para dar forma a los engranajes?

R: El espacio libre del cortador evita que la herramienta se arrastre contra la pieza de trabajo durante la carrera de retorno sin corte. Esta microrretracción elimina la fricción, preserva los bordes cortantes afilados de la herramienta, evita el astillamiento y garantiza un acabado superficial limpio y preciso en los dientes del engranaje.

P: ¿Cómo controla un moldeador de engranajes interno CNC la carrera de alivio?

R: Utiliza servomotores sincronizados y guías NC avanzadas para dictar electrónicamente el movimiento de retroceso. El controlador CNC ordena a los motores que aleje dinámicamente el husillo del cortador o la mesa de trabajo del corte una distancia precisa y programable al final de cada carrera de corte.

P: ¿Qué causa la interferencia del cortador al dar forma a los engranajes internos?

R: Se produce interferencia o recorte cuando el cortador del piñón es demasiado grande en relación con el diámetro de la raíz del engranaje interno y el número de dientes. El arco físico de la cortadora de gran tamaño se cruza con los flancos de los dientes internos adyacentes durante el movimiento de avance o alivio, destruyendo el perfil del engranaje.

P: ¿Se puede utilizar un moldeador estándar para cortar engranajes internos?

R: Si bien las herramientas de un solo punto se pueden usar con configuraciones personalizadas de claqueta y cabezales de indexación en moldeadores estándar para la creación de prototipos, los verdaderos engranajes de producción interna involuta requieren una máquina moldeadora de engranajes dedicada. Las máquinas dedicadas proporcionan la indexación continua precisa y los mecanismos de alivio radial automático necesarios para una producción precisa y de gran volumen.

P: ¿Cómo afecta el centrado de la pieza de trabajo la holgura del cortador?

R: Los errores de descentramiento o centrado crean un espacio libre asimétrico. A medida que la pieza gira, el orificio se acerca al cortador por un lado y se aleja por el otro. Esta distancia desigual hace que la herramienta roce fuertemente en el lado apretado, lo que provoca daños localizados en el cortador y distorsión del perfil.

P: ¿Cómo se evita el recorte de viruta en engranajes internos ciegos?

R: Para evitar el recorte de viruta se requiere una combinación de retroceso preciso del cortador, sincronización de carrera optimizada y refrigerante de alta presión específico. El sistema de refrigeración debe eliminar las virutas del orificio confinado en el momento exacto en que la fresa se libera, asegurando un espacio limpio entre los dientes para la siguiente carrera.

P: ¿Cuál es la ventaja de las guías hidrostáticas en una máquina formadora de coronas?

R: Las guías hidrostáticas hacen flotar los componentes móviles sobre una película de aceite presurizada, lo que elimina la fricción mecánica entre metales. Esto da como resultado un desgaste nulo con el tiempo, una mayor rigidez estructural y movimientos de holgura altamente repetibles, lo que garantiza distancias de alivio consistentes y una vida útil prolongada de la herramienta.
