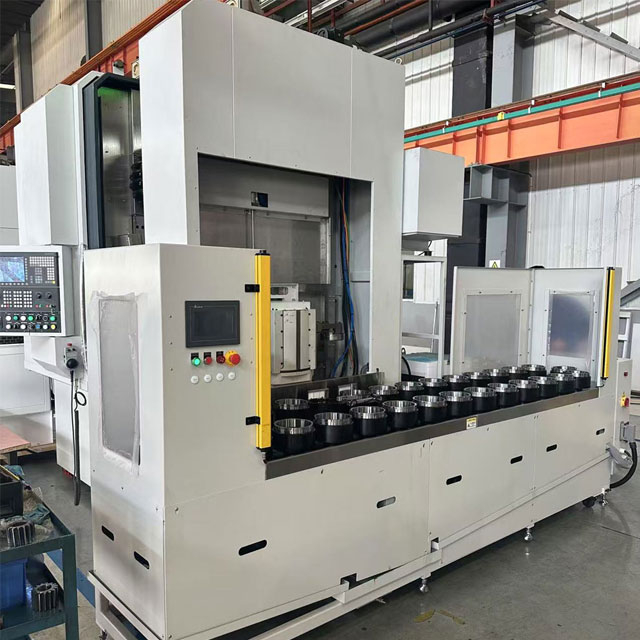

Esta máquina herramienta no solo puede procesar de manera eficiente los engranajes de espolones y helicales internos y externos, sino que también tiene un software de procesamiento específicamente para engranajes de micro-bevel, engranajes de batería y engranajes de tipo K, que amplía en gran medida su rango de aplicaciones.
El software de procesamiento de engranajes interno y externo incorporado facilita el funcionamiento, y admite múltiples cambios de proceso, incluidos engranajes internos, engranajes externos y engranajes helicoidales. Además, se puede lograr el control de software, el tambor, el cono y el procesamiento de engranajes asimétricos adicionales, mejorando aún más su adaptabilidad y eficiencia de producción.
El diseño de la máquina herramienta se centra en la estabilidad de la rigidez y la precisión, y mantiene una producción constante de alta calidad durante la operación a largo plazo. Su diseño estructural eficiente también garantiza un excelente rendimiento a altas velocidades.
Adopta el sistema Siemens 828D para el control digital completo y está equipado con la caja de cambios electrónica EGB, que reemplaza la función de las máquinas herramientas tradicionales para intercambiar diversos engranajes y mejora el nivel de automatización y la precisión del procesamiento. Esta configuración no solo simplifica el proceso de operación, sino que también reduce los costos de mantenimiento.
Esta máquina herramienta es adecuada para el raspado de la superficie de engranaje duro, que puede reemplazar la molienda de engranajes en cierta medida, especialmente para la molienda interna, proporcionando una solución rentable.
No. | Elementos | Parámetros | Unidad |
1 | Diámetro máximo de la pieza de trabajo | Ф300 | mm |
2 | Módulo máximo | 4 | mm |
3 | Distancia horizontal desde el centro de la superficie de montaje de herramientas hasta el centro de la mesa | 0 ~ 300 | mm |
4 | Distancia vertical desde el centro de la superficie de montaje de herramientas a la superficie de la mesa | 196 ~ 546 | mm |
5 | Rango de velocidad del huso de herramientas (eje C1) | 1 ~ 4000 | rpm |
6 | Rango de velocidad de mesa (eje C2) | 1 ~ 2000 | rpm |
7 | Velocidad Radial Rapid Traverse (Eje X) | 10000 | mm/min |
8 | Velocidad tangencial (eje y) | 5000 | mm/min |
9 | Velocidad de transversal rápida axial (eje z) | 10000 | mm/min |
10 | Forma del motor del husillo de herramientas (eje C1) | 41.9 | KW |
11 | Tabla de alimentación del motor del husillo (eje C2) | 41.6 | KW |
12 | Interfaz de herramienta | HSK100 | |
13 | Huella de la máquina (LXWXH) | 372x290x290 | centímetro |
14 | Peso total de la máquina | 12500 | Kg |
