En el corte continuo de engranajes de gran volumen, la estabilidad térmica es el principal obstáculo para mantener los estándares de calidad AGMA/DIN durante ciclos prolongados. La fricción de la interfaz de corte, los cojinetes del husillo y el sistema hidráulico introduce gradientes térmicos severos. Esto provoca una expansión térmica tanto en la estructura de la máquina como en la pieza de trabajo, lo que provoca desviaciones del perfil, errores de avance y costosos desechos en aplicaciones de gran diámetro. Mitigar estas variables requiere ir más allá de los controles ambientales básicos. La evaluación de una máquina talladora de engranajes moderna y de alta resistencia requiere un análisis estricto de su termodinámica estructural, sistemas de enfriamiento activo y capacidades de compensación de software en tiempo real. Los maquinistas y los ingenieros de producción deben comprender cómo fluye el calor a través de la pieza fundida, cómo interpreta el CNC los datos de los sensores y cómo las opciones de configuración física amplifican o suprimen la deriva térmica durante ciclos de corte de varias horas.
La definición de límites aceptables de deriva térmica establece la base para la fabricación de engranajes a gran escala. El calor compromete estas tolerancias al alterar físicamente las dimensiones del engranaje en bruto, la herramienta de corte y los ejes de la máquina. Cuando los ciclos de corte duran varias horas, incluso un cambio de temperatura menor hace que un engranaje de gran diámetro salga de los límites aceptables AGMA o DIN. Los operadores deben controlar estos cambios térmicos para evitar errores de cabeceo acumulativos. Un aumento de temperatura de tan solo unos pocos grados en una pieza de acero de dos metros de diámetro produce una dilatación mensurable. Esta expansión obliga a la placa a cortar el material más profundamente de lo programado. Una vez que la pieza termina y se enfría a temperatura ambiente, los dientes del engranaje se contraen, dejando un perfil de tamaño insuficiente y un juego excesivo.
La expansión térmica representa la tendencia física de los componentes de los engranajes a expandirse en tamaño, área de superficie y volumen total a medida que aumentan las temperaturas. Durante el proceso de corte, el metal absorbe calor y crece físicamente. Esta expansión volumétrica altera los espacios libres diseñados. Conduce directamente a desalineación mecánica, interferencias o errores de paso acumulativos severos durante el funcionamiento continuo. El acero se expande a un ritmo predecible, normalmente alrededor de 12 micrómetros por metro por grado Celsius. En aplicaciones de módulos grandes, este coeficiente de expansión térmica se traduce en cambios dimensionales masivos. Si la columna de la máquina se inclina hacia adelante debido al calentamiento desigual del motor del husillo, el ángulo de la fresa cambia en relación con el eje de la pieza de trabajo. Este cambio angular introduce errores de avance que no se pueden corregir durante la pasada de acabado.
El calor ingresa al proceso de mecanizado a través de varias vías distintas. Comprender estas zonas permite a los ingenieros implementar estrategias de enfriamiento específicas en lugar de depender del aire acondicionado generalizado del taller.

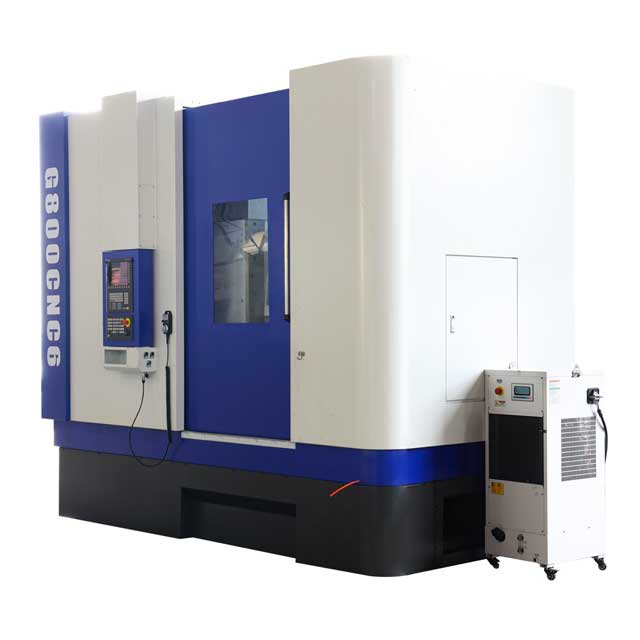

La expansión térmica se asigna directamente a defectos específicos de los engranajes. El calentamiento desigual deforma piezas de trabajo grandes durante ciclos de corte de varias horas en una máquina cortadora de engranajes de módulo grande . A medida que el engranaje se expande, la herramienta corta más profundamente de lo previsto. Cuando la pieza se enfría y se contrae, los dientes del engranaje resultantes presentan holguras alteradas, desalineación severa, errores de paso y distorsión del cable. La siguiente tabla describe la correlación directa entre fuentes de calor específicas y las fallas geométricas resultantes en el engranaje terminado.
| Ubicación de la fuente de calor | Efecto térmico físico | Defecto del engranaje resultante | Nivel de gravedad |
|---|---|---|---|
| Interfaz de corte | Expansión radial de la pieza | Desviación del perfil, diámetro de raíz alterado. | Alto |
| Cojinetes del husillo principal | Alargamiento axial del eje de la herramienta | Distorsión del cable, patrón de contacto cambiante | Alto |
| Unidades de energía hidráulica | Deformación asimétrica de la cama | Desalineación mecánica, errores de conicidad | Medio |
| Guías hidrostáticas | Inclinación o torsión de la columna | Errores de tono acumulativos, descentramiento | Medio |
| Aire ambiente del taller | Expansión global de máquinas | Tamaño inconsistente entre lotes | Bajo a Medio |
La evaluación de la construcción física de la máquina es anterior a la consideración de tecnologías complementarias. El hierro fundido tradicional presenta una alta inercia térmica, lo que significa que retiene el calor y se expande de manera desigual. Por el contrario, los lechos de hormigón mineral o polímero ofrecen una estabilidad térmica y amortiguación de vibraciones superiores. El hormigón polímero absorbe el calor mucho más lentamente que el hierro fundido, creando un enorme amortiguador térmico contra los rápidos picos de temperatura. El diseño simétrico de la máquina garantiza que cuando se produce la expansión, ocurre de manera predecible y uniforme en toda la estructura. Una columna térmicamente simétrica se expandirá hacia arriba en lugar de inclinarse hacia un lado, manteniendo la placa perfectamente paralela al eje de la pieza de trabajo. Esta expansión lineal predecible es mucho más fácil de compensar para el CNC que los complejos movimientos de torsión.
La sincronización precisa del husillo y el juego mínimo en los mecanismos de alimentación reducen la resistencia al corte. Minimizar la fricción mecánica reduce directamente la generación de calor inicial del equipo. La rigidez del soporte estructural evita la deflexión estructural bajo cargas de corte pesadas. La deflexión introduce picos de calor localizados al obligar a la herramienta a frotar limpiamente el metal en lugar de cortarlo. Cuando una máquina carece de rigidez, las fuerzas de corte alejan la placa de la pieza en bruto. Luego, los servomotores consumen más corriente para forzar a la herramienta a volver a su posición, generando un exceso de calor eléctrico. La actualización a motores de torsión de transmisión directa elimina las cajas de engranajes y las correas, lo que elimina varios puntos de fricción mecánica de la cadena cinemática. Esto reduce la carga térmica general en el cabezal de la máquina.
Para verificar la precisión cinemática y la integridad estructural de la instalación de una nueva máquina, los operadores deben seguir un estricto proceso de auditoría mecánica antes de ejecutar piezas de producción.
La evaluación de las configuraciones de refrigeración OEM requiere examinar primero los sistemas pasivos. Los controles térmicos pasivos incluyen disipadores de calor físicos y vías de ventilación estratégicas. El aislamiento físico de los componentes que generan calor es vital. Alejar los gabinetes eléctricos y los tanques hidráulicos de la bancada de la máquina evita que el calor radiante deforme la fundición principal. Muchos fabricantes ahora montan el gabinete eléctrico principal en un soporte de piso separado, conectado únicamente mediante guías de cables flexibles. Esto desacopla completamente el calor generado por los servoaccionamientos y transformadores de la base de la máquina de precisión. Además, el diseño del recinto de la máquina con protección inclinada garantiza que las virutas calientes caigan inmediatamente en el transportador en lugar de descansar sobre la plataforma de la máquina y transferir calor a la fundición.
La refrigeración activa es obligatoria para aplicaciones de servicio pesado. Las unidades enfriadoras para fluidos de corte y aceites lubricantes eliminan el calor directamente de la fuente. Los motores de torsión enfriados por agua, las guías hidrostáticas con temperatura controlada y las camisas de enfriamiento del husillo mantienen bandas de temperatura estrictas. El objetivo final es homogeneizar las temperaturas y limitar los gradientes térmicos en todos los ejes críticos de la fresadora de engranajes CNC de gran diámetro . Un sistema de enfriamiento activo de alto rendimiento hará circular el fluido refrigerado a través de un laberinto de canales moldeados directamente en la carcasa del husillo. Esto aleja el calor de los cojinetes antes de que pueda viajar por el eje. El aceite hidrostático también debe pasar a través de un intercambiador de calor exclusivo para mantener una temperatura constante, generalmente dentro de 0,5 grados Celsius del ambiente del taller.
Al evaluar la infraestructura de refrigeración activa de una posible compra de máquina, los ingenieros deben exigir métricas de rendimiento específicas al fabricante.
La evaluación de las capacidades digitales de los equipos modernos revela cómo el software cierra la brecha física. La ubicación estratégica de sensores térmicos en la fundición de la máquina, los husillos y el entorno ambiental proporciona datos continuos. Estos sensores envían fluctuaciones de temperatura en tiempo real directamente al controlador de la máquina. Una configuración típica incluye sondas de temperatura PT100 integradas en la columna principal, el lecho, la carcasa del husillo y el tanque de fluido de corte. Al monitorear el diferencial de temperatura entre la parte delantera y trasera de la columna, el CNC puede calcular la cantidad exacta de arco térmico que ocurre en la estructura. Estos datos forman la base de todas las rutinas de compensación de software posteriores.
Los sistemas CNC modernos utilizan mapeo de errores térmicos para predecir la distorsión antes de que arruine una pieza. Los marcos de software avanzados, como la estructura integrada CNN-DAE (Convolutional Neural Network - Deep Autoencoder), modelan comportamientos térmicos no lineales. El controlador compensa dinámicamente los ejes X, Y y Z en tiempo real. Esta compensación algorítmica corrige las microexpansiones durante el corte continuo de gran volumen. En lugar de esperar a que una inspección posterior al proceso revele un error de tamaño, la máquina cambia proactivamente la trayectoria de la herramienta unas pocas micras cada minuto para contrarrestar el crecimiento físico de la pieza fundida. Esto requiere una inmensa potencia de procesamiento y un modelo matemático de alta precisión de las propiedades termodinámicas específicas de la máquina.
La implementación de estos modelos predictivos sigue una secuencia específica durante la fase de puesta en marcha de la máquina.
El tallado en seco ofrece distintos beneficios medioambientales y de eliminación de fluidos. Sin embargo, el riesgo térmico es grave. El corte en seco depende en gran medida de herramientas de carburo especializadas y de una rápida evacuación de virutas para alejar el calor de la pieza de trabajo. El tallado en seco requiere una compensación térmica superior en el lado de la máquina, como el mapeo CNN-DAE, para gestionar la falta total de refrigeración líquida. Al cortar en seco, las virutas deben absorber al menos el ochenta por ciento del calor generado. Si las virutas no se rompen limpiamente o si se acumulan en la zona de corte, ese calor se transfiere inmediatamente al engranaje en bruto. Esto hace que el tallado en seco dependa en gran medida de parámetros de corte agresivos. Los operadores deben empujar la herramienta con suficiente fuerza para expulsar las virutas con fuerza, lo que requiere una máquina con una rigidez estructural excepcional y husillos de alto torque.
El aceite de corte de alto volumen con temperatura controlada actúa como un enorme estabilizador térmico tanto para la herramienta como para el gran engranaje en bruto. El tallado en húmedo elimina las virutas al instante y evita la acumulación de calor localizada. Los operadores deben gestionar las compensaciones, que incluyen la logística de gestión de fluidos, los requisitos de extracción de niebla y los riesgos de choque térmico si la entrega de refrigerante se vuelve inconsistente durante el corte. El aceite de corte debe entregarse a alta presión directamente en la raíz del corte para romper la barrera de vapor generada por el calor extremo. Si las boquillas de refrigerante están desalineadas, la herramienta experimentará ciclos rápidos de calentamiento y enfriamiento, lo que provocará fallas prematuras en los bordes debido al agrietamiento térmico. Mantener el aceite de corte a una temperatura estable es tan crítico como mantener la temperatura de fundición de la máquina.
| Característica del proceso | Tallado húmedo Tallado | en seco |
|---|---|---|
| Disipador de calor primario | Aceite de corte y virutas | Sólo patatas fritas |
| Requisitos de herramientas | HSS estándar o carburo recubierto | Carburo recubierto de alto rendimiento (TiAlN) |
| Necesidades de rigidez de la máquina | Alto | Extremo |
| Riesgo de choque térmico | Alto (si se interrumpe el flujo de refrigerante) | Bajo |
| Estabilidad de la temperatura de la pieza de trabajo | Excelente (el aceite actúa como baño termal) | Deficiente (requiere una compensación CNC agresiva) |
Las estrategias de control térmico a menudo fallan en el taller debido a una mala configuración. La sujeción excesiva de engranajes de membranas delgadas exacerba la deformación térmica al introducir tensión interna. Los operadores deben verificar el diámetro exterior, la desviación de la cara al orificio y la cuadratura antes de que la pieza ingrese a la celda de tallado. La documentación y el control del TIR (desviación total del indicador) de Arbor elimina la fricción inducida por el descentramiento. Si se sujeta un engranaje en bruto con fuerza excesiva, el metal se deforma elásticamente. A medida que el proceso de corte calienta la pieza, estas tensiones internas se liberan de manera impredecible, lo que hace que el engranaje se deforme fuera de tolerancia. El uso de ejes de expansión hidráulica o mandriles de diafragma de precisión proporciona una presión de sujeción uniforme y repetible que minimiza la tensión inducida. Además, garantizar que las superficies de contacto del dispositivo estén perfectamente limpias evita que virutas microscópicas descuadren el espacio en blanco.
Colocar maquinaria de alta precisión en instalaciones con fuertes cambios de temperatura diurnos garantiza el fracaso. La exposición directa a la luz solar sobre una pieza fundida a máquina provoca una expansión térmica asimétrica e inmediata. Las instalaciones requieren cimientos con clima controlado y recintos dedicados para aislar la máquina de las variaciones ambientales del piso del taller. Una máquina de servicio pesado debe asentarse sobre una plataforma de concreto aislada, separada del piso principal del taller por una junta de expansión. Esto evita que las vibraciones de las prensas de estampado o de las carretillas elevadoras cercanas interfieran con el corte, pero también proporciona una masa térmica estable debajo de la máquina. La temperatura del aire ambiente alrededor de la máquina debe controlarse dentro de más o menos un grado Celsius. Las ventilaciones de HVAC de alta velocidad no deben soplar directamente sobre la fundición de la máquina, ya que esto crea puntos fríos localizados que deforman la columna.
El control de la deformación térmica requiere una arquitectura de máquina térmicamente estable, refrigeración activa y compensación CNC inteligente. Los compradores deben priorizar las máquinas basándose en datos de mapeo térmico verificables, la disponibilidad de enfriamiento activo del husillo y la rigidez de la base de la máquina. La implementación de estos sistemas garantiza que los engranajes de gran diámetro cumplan con estrictos estándares de calidad independientemente del tiempo del ciclo o de las condiciones ambientales del taller.
R: Los aumentos de temperatura hacen que la pieza de trabajo y los ejes de la máquina se expandan en tamaño, área y volumen. Esto altera las holguras de diseño y produce desviaciones de perfil, paso y avance. La herramienta corta más profundamente en el metal expandido, dejando un engranaje de tamaño insuficiente una vez que la pieza se enfría y vuelve a alcanzar la temperatura ambiente.
R: Es el uso de sensores y algoritmos estratégicamente ubicados para modelar la distribución del calor. El CNC utiliza estos datos para ajustar dinámicamente los ejes de la máquina, compensando la expansión física en tiempo real. Esto evita la desviación dimensional durante ciclos de corte largos sin requerir la intervención manual del operador.
R: Sí, pero requiere una evacuación de virutas altamente optimizada, recubrimientos de herramientas avanzados y una compensación térmica sólida en el lado de la máquina. Las virutas deben alejar el calor del espacio en blanco. Si se acumulan virutas, el calor se transfiere a la pieza de trabajo, provocando una grave distorsión térmica.
R: Una mala sincronización aumenta las fuerzas de corte, la vibración y la fricción mecánica. Esto aumenta exponencialmente la generación de calor localizado en la zona de corte. La sincronización precisa garantiza que la herramienta corte el metal limpiamente en lugar de frotarlo, lo que reduce significativamente la carga térmica base.
R: Los materiales con menor conductividad térmica y mayor masa térmica, como el hormigón polímero, resisten mejor las fluctuaciones rápidas de temperatura que el hierro fundido tradicional. Absorben el calor lentamente, creando un amortiguador térmico que evita la deformación repentina e impredecible de la estructura de la máquina durante el funcionamiento.
R: Una fuerza de sujeción excesiva o una mala alineación del eje crean tensiones internas y fricción localizada. A medida que la pieza de trabajo se calienta durante el corte, estas tensiones se liberan de manera impredecible, lo que agrava la deformación estructural. La configuración adecuada garantiza que la pieza permanezca estable a medida que aumentan las temperaturas de corte.
